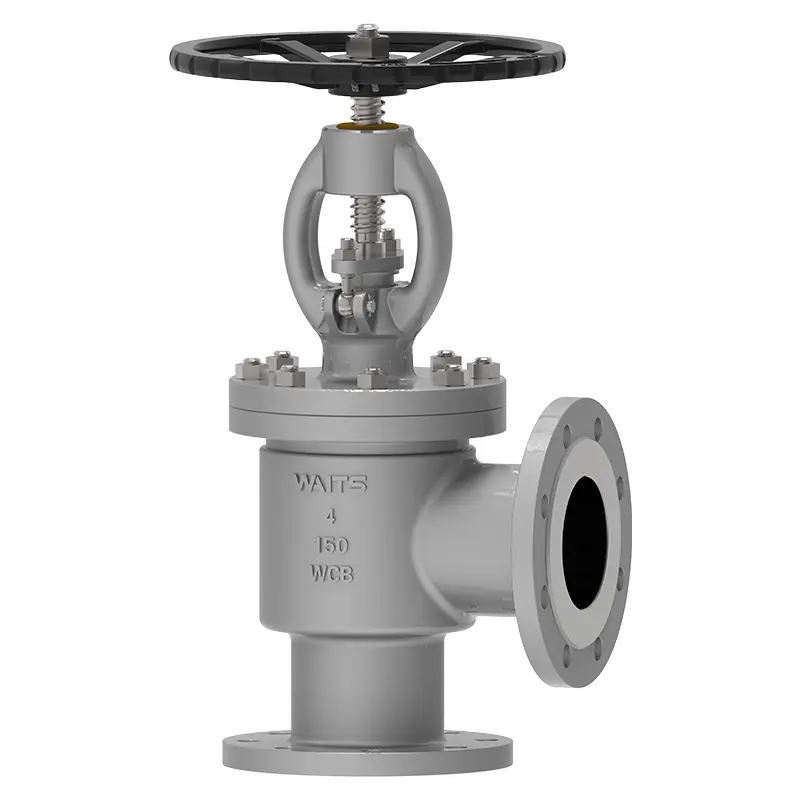

კუთხის გლობუსის სარქველი

როდესაც თქვენ წინაშე დგახართ უნიკალური 90 გრადუსიანი ნაკადის არხის მილსადენის სისტემით, უნდა იფიქროთ Waits Valve მაღალი ხარისხის კუთხის გლობუსის სარქველზე, რომელსაც აქვს ფართო სპექტრი პროგრამები. ჩვენ სპეციალურად ვიყენებთ კომპაქტურ დიზაინს სივრცის შესანახად და მილსადენის მარშრუტიზაციის გასამარტივებლად. როდესაც თქვენ ხართ მცირე სივრცის ან შეზღუდული ინსტალაციის წინაშე, შეგიძლიათ გამოიყენოთ ეს სარქველი.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

დაელოდება სარქვლის კუთხის გლობუსის სარქველს შეუძლია გააკონტროლოს სითხის მედიის ნაკადი სარქვლის ღეროს ბრუნვით სარქვლის დისკის ასამაღლებლად ან შემცირებით. მისი 90 გრადუსიანი მარჯვენა კუთხის ნაკადის არხის დიზაინი არღვევს ტრადიციულ პირდაპირ მიმდინარე სარქვლის სტრუქტურას, რაც ეფექტურად ამცირებს სითხის წინააღმდეგობას და ენერგიის მოხმარებას. შეზღუდული სამონტაჟო სივრცის კომპლექსურ პროგრამებში, მის კომპაქტურ დიზაინს აშკარა უპირატესობები აქვს, ინჟინრებს დაზოგავს ბევრი უბედურება და ამ მხრივ დროის ნარჩენების შემცირება.

Angle Globe Valve არის გაჩერების სარქვლის დიზაინი, რომელსაც აქვს ერთმანეთთან შესასვლელი და გამოსასვლელი პერპენდიკულური. იგი იყენებს ხაზოვან მოძრაობას დახურვის ნაჭრის გადასატანად და სარქვლის სავარძლის ზედაპირიდან. კუთხის სარქველები ჩვეულებრივ გამოიყენება ქვაბის საკვების წყლისა და გამათბობლის გადინების სერვისებისთვის, ასევე მილსადენის სარქველებით შეზღუდული სივრცით. სარქველი ასევე შეიძლება გამოყენებულ იქნას იდაყვის სახით. სარქველი შეიძლება იყოს გალიის ტიპი, ან გაფართოებული გასასვლელი კავშირით, შემზღუდავი სარქვლის მორთვა ან გასასვლელი ლაინერი, კოროზიის, მოციმციმე ან კავიტაციის დაზიანების შესამცირებლად.

განხორციელების სტანდარტები-კუთხის გლობუსის სარქველი
დიზაინის სტანდარტები	API6D BS1873, DIN 3356, EN 13709
Flange სტანდარტი	ASME B16.5, ASME B16.47-A/B, 1092-1/2-ში
კავშირი	Rf, rtj
ტესტის მიღება	ცეცხლი 598 EN12266
სტრუქტურის სიგრძე	ASME B16.10/EN 558/DIN3203,
წნევის და ტემპერატურის რეიტინგები	ASME B16.34
ხანძრის ტესტი	API607, API6FA
დაბალი გაჟონვის სტანდარტი	API 622
ანტიკოროზიული დიზაინი	NACE MR 0175

განაცხადის-კუთხის გლობუსის სარქველები
ზომა	Dn15 ~ dn300 （nps½ "~ 12"）
წნევის დიაპაზონი	PN16 ~ PN160 （Class150 ~ 900）
ტემპერატურის დიაპაზონი	-29 ℃～+570
გამოყენება	მჟავა/ტუტე სითხე, თხევადი ბუნებრივი გაზი, მაღალი სიბლანტის ზეთი, მიწისქვეშა მილსადენის ქსელი, აღჭურვილობის ინტეგრაციის მოდული და ა.შ.
წამყვანი რეჟიმი	ხელბორკილი, ბუჩქის გადაცემათა კოლოფი, ელექტრო, პნევმატური და ა.შ.
სარქვლის სხეული/სარქვლის საფარი	გაყალბება: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, კასტინგები: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
დალუქვის ზედაპირი	სხეული, სხეულის მოპირკეთება რკინის დაფუძნებული შენადნობი, მძიმე დაფუძნებული შენადნობის მოპირკეთება
სარქვლის ღერო	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
სარქვლის ღეროვანი კაკალი	სპილენძის შენადნობი
ღერო	მოქნილი გრაფიტი, გრაფიტის აზბესტის შეფუთვა, პოლიტეტრაფლუორეთილენი ...

შესრულების მახასიათებლები

სასუქების ინდუსტრიაში, შარდოვანა და ამიაკის წარმოებაში სარქვლის გამოწვევები არის კოროზიული მედია, კრისტალიზაცია და მაღალი წნევა. Waits Valve განვითარდა Angle Globe სარქველები, რომლებსაც აქვთ შემდეგი უპირატესობები:

დაბალი წნევის ვარდნა, შემცირებული კრისტალიზაცია

არ არის მკვდარი კუთხე, თავიდან აიცილოთ კოროზიის

ერთსაფეხური

All-Stellite Alloy Valve ფირფიტის ზედაპირი, შეამცირეთ აცვიათ

ხრახნიანი სარქვლის საფარი, კლასი A დალუქვის სარქველი სხეულის სარქვლის საფარი და სარქველი სხეულის სარქველი სხეულის ფლანგის გასასვლელით

დაბალი ემისიის სარქვლის ღეროვანი შეფუთვა

არ არის ალუმინის/ბრინჯაოს ნაწილები

სხეული, სხეულის მოპირკეთება რკინის დაფუძნებული შენადნობით, მძიმე დაფუძნებული შენადნობის მოპირკეთება

კუთხის გლობუსის სარქველები შეიძლება გამოყენებულ იქნას მჟავა/ტუტე თხევადი, თხევადი ბუნებრივი გაზით, მაღალი სიბლანტის ზეთით, მიწისქვეშა მილსადენის ქსელისთვის, აღჭურვილობის ინტეგრაციის მოდულისთვის და ა.შ.

თქვენ შეგიძლიათ მართოთ იგი ხელით, bevel gear, ელექტრო, პნევმატური და ა.შ.

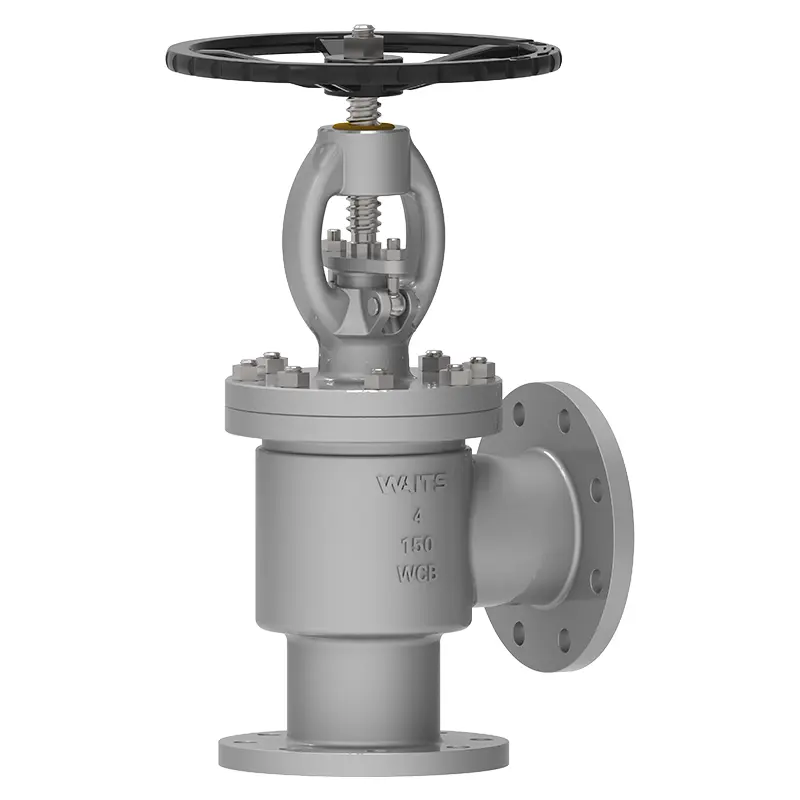

Angle Globe Valve
