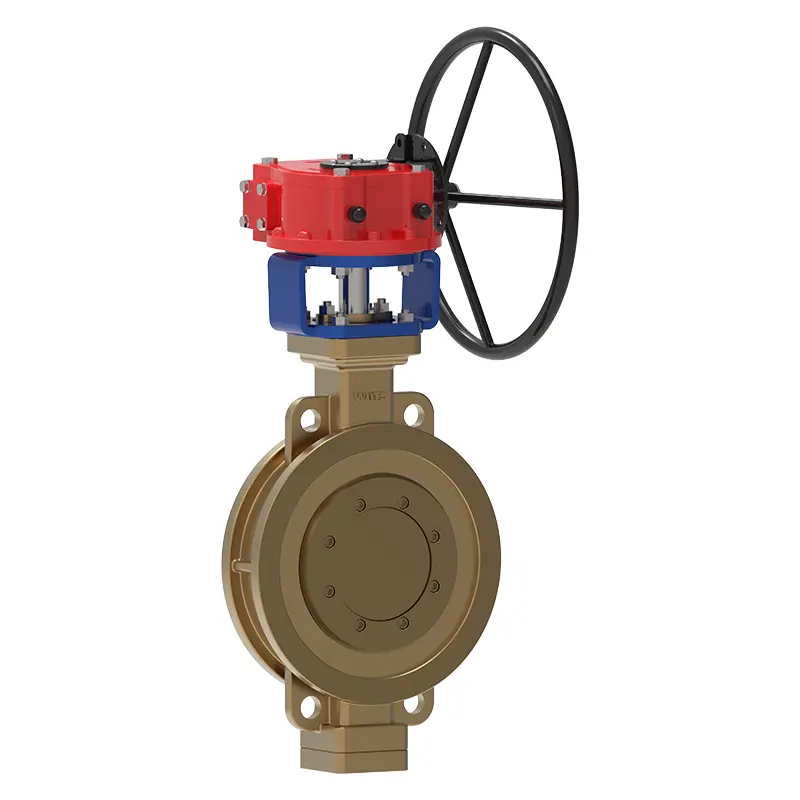

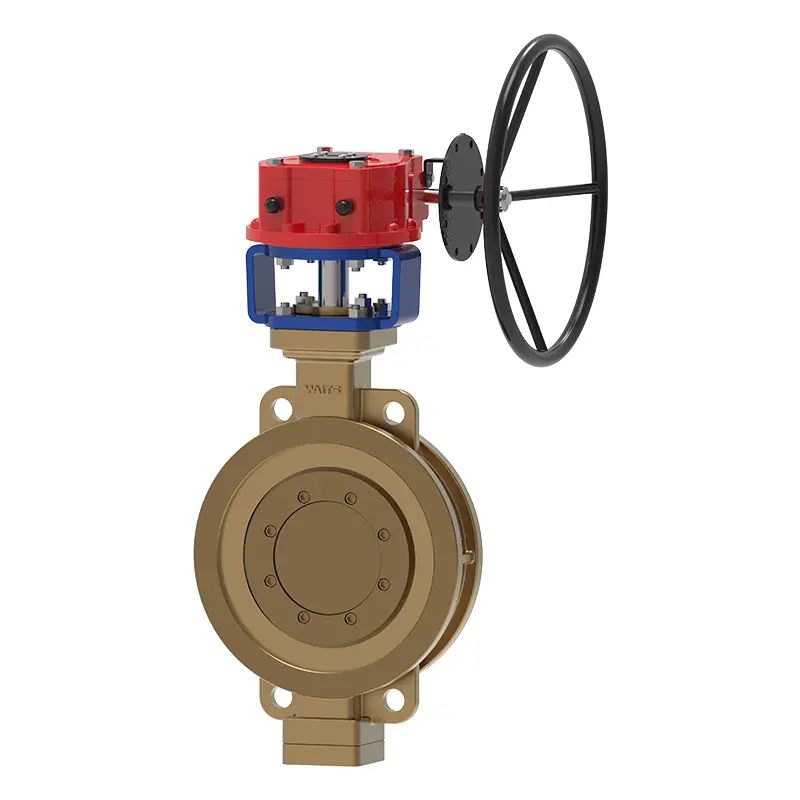

ბრინჯაოს სამმაგი ექსცენტრიული ვაფლის პეპლის სარქველი

დამზადებულია Waits-ის მიერ, ჩინეთში სარქველების მთავარი მომწოდებელი, ბრინჯაოს სამმაგი ექსცენტრიული ვაფლის პეპლის სარქველი აერთიანებს მოწინავე ინჟინერიას და გამძლე კონსტრუქციას. Waits Bronze Triple Eccentric Wafer Butterfly Valve-ს აქვს ინოვაციური სამმაგი ექსცენტრიული დიზაინი. მისი ალუმინის ბრინჯაოს კორპუსი გვთავაზობს კოროზიის წინააღმდეგობას და სიმტკიცეს მაღალი წნევის/მაღალი ტემპერატურის მილსადენებისთვის ნავთობქიმიურ და ენერგეტიკულ ინდუსტრიებში. ვაფლის სტილის ინსტალაცია და თავსებადობა დისკის რამდენიმე მეთოდთან ხდის მას უფრო მოსახერხებელს.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

Waits ბრინჯაოს სამმაგი ექსცენტრიული ვაფლის პეპლის სარქველი შექმნილია ნაკადის ზუსტი კონტროლისთვის შეზღუდული სივრცის აპლიკაციებში. სარქველი იღებს სამმაგ ექსცენტრიულ დიზაინს და ლითონისა და ლითონის დალუქვას. აირჩიეთ სამმაგი ექსცენტრიული ვაფლის პეპლის სარქველი, რომელიც არის საიმედო, ეფექტური, სივრცის დაზოგვა და სანდო ჩინური მწარმოებლის მხარდაჭერით.

ტრადიციული პეპლის სარქველებისგან განსხვავებით, ბრინჯაოს სამმაგი ექსცენტრიული ვაფლის პეპლის სარქველი ამცირებს ხახუნს გახსნისა და დახურვის დროს, რაც უზრუნველყოფს ხანგრძლივ მომსახურებას და საიმედო შესრულებას. მისი ვაფლის ტიპის სარქვლის კორპუსი ადვილად დასაყენებელია მილის ფლანგებს შორის, რაც ზოგავს ადგილს სიმტკიცესა და დალუქვის ეფექტურობის შენარჩუნებისას.

ეს სარქველი ჩვეულებრივ გამოიყენება ინდუსტრიებში, როგორიცაა ნავთობი და გაზი, ქიმიკატები და ენერგია. იგი მხარს უჭერს მექანიკურ და ავტომატურ გააქტიურებას და შეესაბამება საერთაშორისო სტანდარტებს, როგორიცაა API 609 და EN 593.

განხორციელების სტანდარტები-ბრინჯაოს სამმაგი ექსცენტრიული ვაფლის პეპლის სარქველი
დიზაინის სტანდარტები	API 609, EN593
Flange Standard	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
კავშირი	RF, FF
ტესტის მიღება	API 598 EN12266
სტრუქტურის სიგრძე	API 6D ASME B16.10 EN558
წნევის და ტემპერატურის რეიტინგები	ASME B16.34
ცეცხლის ტესტი	/
დაბალი გაჟონვის სტანდარტი	ISO 15848-1, API 622
ანტიკოროზიული დიზაინი	NACE MR 0175

აპლიკაცია-ბრინჯაოს სამმაგი ექსცენტრიული ვაფლის პეპლის სარქველი
ზომა	NPS 2″~ NPS 48″ DN50~ DN1200
წნევის დიაპაზონი	CL150~CL600 PN10 ~ PN25
ტემპერატურის დიაპაზონი	-20℃~450℃
განაცხადი	ორთქლი, მაღალი ტემპერატურის ზეთი, ბუნებრივი აირი, სუსტი მჟავა და ტუტე და ა.შ.
მართვის რეჟიმი	მექანიკური ბერკეტი, გადაცემათა კოლოფი, პნევმატური, ელექტრული
სარქვლის კორპუსი/სარქვლის საფარი	ალ - ბრინჯაო
დალუქვის ზედაპირი	გამოიყენეთ მყარი შენადნობი (როგორიცაა Stellite) ან უჟანგავი ფოლადის ზედაპირის მასალა
სარქვლის სავარძელი	ლითონის დალუქვის ზედაპირი (როგორიცაა უჟანგავი ფოლადი ან ბრინჯაო) ელასტიური გრაფიტის დალუქვის რგოლით
სარქვლის ღერო	უჟანგავი ფოლადი 316, 304
სარქვლის ღეროს თხილი	თითბერი. უჟანგავი ფოლადი

Სიფრთხილის ზომები

ბრინჯაოს სამმაგი ექსცენტრიული ვაფლის პეპლის სარქვლის გამოყენებისას, უზრუნველყოთ სათანადო გასწორება ინსტალაციის დროს, რათა თავიდან აიცილოთ ფლანგების სტრესი. მოერიდეთ სარქვლის მუშაობას გადაჭარბებული ბრუნვით, რათა თავიდან აიცილოთ დისკის ან სავარძლის დაზიანება. რეგულარულად შეამოწმეთ გაჟონვა და უზრუნველყოთ მედიის თავსებადობა ბრინჯაოს მასალასთან. ფრთხილად მოეპყარით დალუქვის შესანარჩუნებლად და მექანიკური დაზიანების თავიდან ასაცილებლად.

Bronze Triple Eccentric Wafer Butterfly Valve
