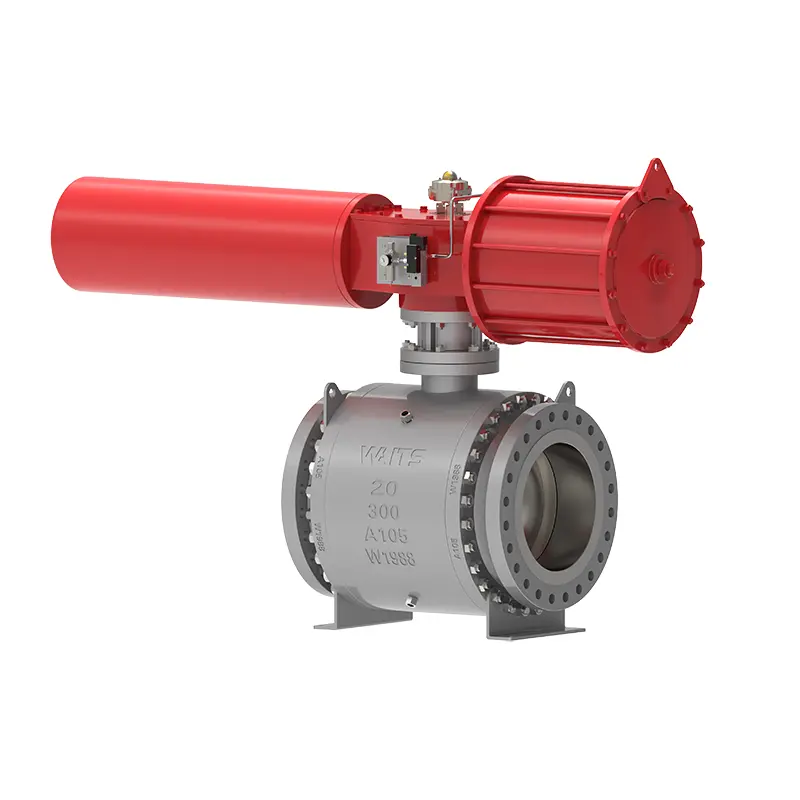

Trunnion Ball Valve

Waits Valve, თავისი სრული წარმოების ხაზით, შეგიძლიათ მოგაწოდოთ Trunnion Ball Valve პროდუქტები. ჩვენ გვაქვს მდიდარი გამოცდილება სარქვლის დიზაინსა და წარმოებაში, დაჟინებით ვმუშაობთ პროდუქტის ხარისხზე და მათთან დაკავშირებულ სერვისებზე, შეღავათიანი პროდუქტის ფასებითა და დროული მიწოდებით. ჩვენ სრულად განვიხილავთ სხვადასხვა პროგრამებს და ვიღებთ სხვადასხვა წარმოების სტანდარტებს, მაგალითად API6D/ ISO17292/ BS5351 და ა.შ.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

Trunnion Ball Valve არის ფოლადის ბურთის სარქველი, რომელიც შექმნილია და დამზადებულია შესრულების სრულად გათვალისწინებით და გამოყენების საერთო ცხოვრების შესახებ. სარქვლის სხეული ყალბია მაღალი ხარისხის მასალებით, ბურთი დამონტაჟებულია, ხოლო შუა ფარანი და კისერი ხრახნიან. სარქვლის სავარძელი ზემოთ და ქვემო დინებაში არის ერთჯერადი დგუშის ეფექტები, DBB ფუნქცია. ამავდროულად, სარქვლის სავარძელსა და ბურთს შორის ბეჭდის სამი სტრუქტურა არსებობს:

1. ტრადიციული რბილი ბეჭდის სტრუქტურა;

2. სამკუთხა ბეჭდის ბეჭდის სტრუქტურა;

3. მყარი ბეჭდის სტრუქტურა.

განხორციელების სტანდარტები

დიზაინის სტანდარტი	API 6D, API 608, ISO 17292, Gost
ფლანგის სტანდარტები	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
საბოლოო კავშირი	RF, RTJ, BW და ა.შ.
შემოწმება და ტესტი	API 598, API 6D, BS 12569
პირისპირ	ASME B16.10, EN 558, BS 12982, ISO 5752
წნევა და ტემპერატურის დონე	ASME B16.34
ცეცხლი უსაფრთხოა	ცეცხლი 6fa, ცეცხლი 607
დაბალი ემისია	ISO 15848, API 622
ანტიკოროზიული დიზაინი	NACE MR 0103, NACE MR 0175

გამოყენება

ზომა	2 "-32", DN50-DN800
წნევის ნიშანი	კლასი 150-2500, PN10-PN420
ოპერაციული ტემპერატურა	რბილი სავარძელი: -29 ~ 200 ℃, ლითონის სავარძელი: -29 ~ 450 ° C
განაცხადის დიაპაზონი	ონკანის წყალი, კანალიზაცია, მშენებლობა, ნავთობი, ქიმიური მრეწველობა, საკვები, მედიცინა, ტექსტილი, ელექტროენერგია, გემთმშენებლობა, მეტალურგია, ენერგეტიკული სისტემა და ა.შ.
ოპერატორი ქალი	ბერკეტი, სიჩქარე, ელექტრო, პნევმატური და ა.შ.
სხეულის მასალა	ნახშირბადის ფოლადი, უჟანგავი ფოლადი, დუპლექსის უჟანგავი ფოლადი, შენადნობის ფოლადი, მონელი, ალ ბრინჯაო და ა.შ.
ბურთი	სფერო: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
სარქვლის სავარძლის დამხმარე ბეჭედი	სავარძლების მხარდაჭერის ბეჭედი ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
სარქვლის სავარძლის ჩანართი	PTFE, RPTFE, Nylon, Devlon, Peek
სარქველი ღეროვანი	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4ph

შესრულების მახასიათებლები

1. სარქვლის ღეროვანი შექმნილია იმისთვის, რომ სარქვლის ღეროვანი ამოღება არ მოხდეს სარქვლის სხეულიდან არასათანადო ოპერაციის გამო.
2. Trunnion Ball Valve– ს აქვს ცეცხლგამძლე და ანტი-სტატიკური მოწყობილობა.
3. გადაუდებელი დალუქვის ცხიმიანი ინექციის პორტები განკუთვნილია სარქვლის სავარძლის ბეჭედზე და სარქვლის ღეროვანი ბეჭედით. ნორმალური დალუქვა არ ეყრდნობა დალუქვას. როდესაც დალუქვის ზედაპირი დაზიანებულია და იწვევს გაჟონვას, დალუქვის ცხიმი შეიძლება შეიტანოს გადაუდებელი რემონტისთვის. თითოეული ცხიმიანი ინექციის პორტი აღჭურვილია ცხიმიანი ინექციის სარქველით და ჩასმული ცალმხრივი სარქვლით.
4. სანიაღვრე სარქველი დამონტაჟებულია სარქვლის სხეულის ყველაზე დაბალ პოზიციაზე, რათა გამჭვირვალე და გადინება სარქვლის ღრუში; გამწოვი სარქველი დამონტაჟებულია სარქვლის სხეულის ზედა ნაწილზე, რათა გამწოვი და გაასუფთავოს სარქვლის ღრუს ინტერნეტით. გადინების სარქველი და გამწოვი სარქველი შეიძლება იყოს იზოლაციის სარქველები ან სპეციალური გამონადენის სახსრები, უსაფრთხოების, საიმედოობისა და მოხერხებულობის უზრუნველსაყოფად.
5. იგი აღჭურვილია კავშირის ფირფიტით, რომელსაც შეუძლია შეესაბამებოდეს სხვადასხვა წამყვანი მოწყობილობები, მათ შორის სახელურები, ჭიის გადაცემები, ელექტრო, პნევმატური, გაზის თხევადი კავშირი, ელექტრო-ჰიდრავლიკური კავშირი და ა.შ.
6. შედუღებული ბოლოებით სარქველს შეუძლია შეცვალოს სარქვლის ბოლო მასალა (გარდამავალი განყოფილება) მომხმარებლის მილსადენის მასალის კლასის მიხედვით, რათა უზრუნველყოს მატერიალური სიძლიერის ადაპტირება და შედუღება. ორივე ბოლოში ყდის ყდის სარქველებისთვის, ყდის სიგრძე შეიძლება უზრუნველყოს, რომ ადგილზე შედუღების ოპერაციები არ იმოქმედებს დალუქვის მასალებზე.
7. დაკრძალული დიზაინი. დაკრძალული სარქველებისთვის, სარქვლის ღეროვანი გახანგრძლივება ხდება პროექტის საჭიროებების შესაბამისად, რათა ხელი შეუწყოს მიწისქვეშა ოპერაციებს, ხოლო შესაბამისი ცხიმიანი ინექცია, კანალიზაციის გამონადენი და სავენტილაციო მოწყობილობები ვრცელდება მილით მიწაზე. დაკრძალული და ამაღლებული სარქვლის სიმაღლე უზრუნველყოფს მომხმარებელს.

Trunnion Ball Valve
