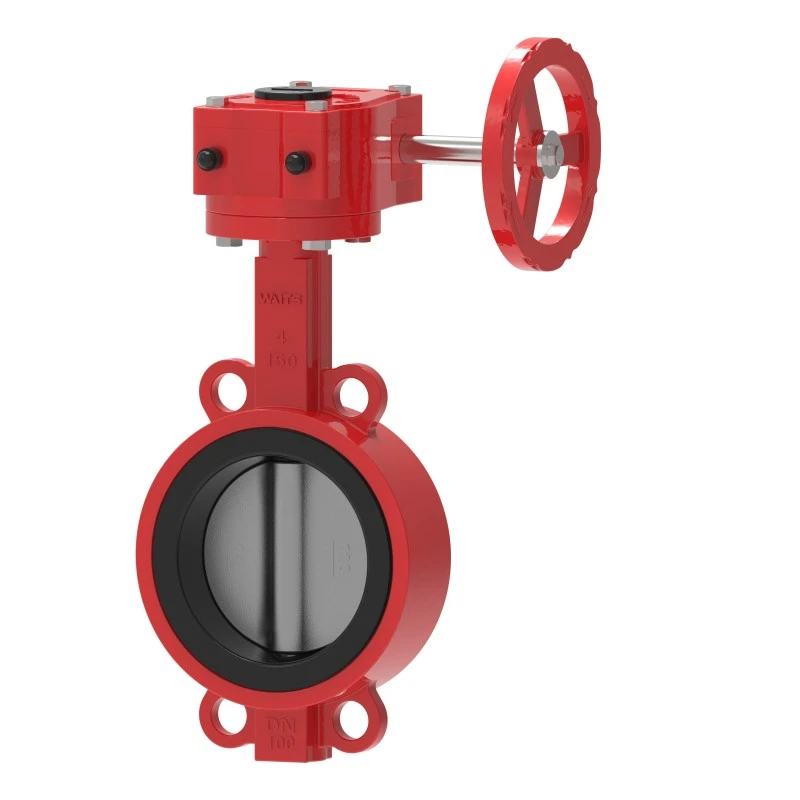

Fire Gear ვაფლის პეპელა სარქველი

Fire Gear Wafer Butterfly Valve Waits Valve-ისგან არის ჩემი ხანძარსაწინააღმდეგო სერიის ძირითადი პროდუქტი და მიღებული აქვს ISO 9001 სერთიფიკატი DNV, Bureau Veritas, ABS და Lloyds-ისგან. პეპლის სარქველების ეს სერია იღებს მაღალი ხარისხის B148 C9500 სარქვლის კორპუსს და ფირფიტას, ასევე Monel K500 სარქვლის ღეროს. თუ თქვენ გაქვთ რაიმე სხვა მოთხოვნა, მოგერიდებათ დაგვიკავშირდეთ!

პეპლის ფირფიტა განლაგებულია მილსადენის ცენტრში, ხოლო პეპლის ფირფიტაზე გამავალი ღერო დაკავშირებულია სარქვლის გარეთ გამაძლიერებელთან. მბრუნავ აქტუატორებს შეუძლიათ პეპლის ფირფიტა სითხის ნაკადის მიმართულების პარალელურად ან პერპენდიკულარულად აქციონ. ბურთიანი სარქველებისგან განსხვავებით, პეპლის სარქველები ყოველთვის განლაგებულია სითხის ნაკადის დიაპაზონში, ამიტომ სარქვლის პოზიციის მიუხედავად, წნევის ვარდნა მოხდება სითხეში.

თვისება:

Fire Gear Wafer Butterfly Valve აკმაყოფილებს ან აღემატება EN 593 და MSS SP-67 სტანდარტების მოთხოვნებს.

გოგირდის სარქვლის დისკის დიზაინი უზრუნველყოფს ჰერმეტულად დახურვას.

Fire Gear Wafer Butterfly Valve განკუთვნილია შიდა და გარე გამოყენებისთვის.

დროშის ფორმის პოზიციის მაჩვენებელი.

ჩამონტაჟებული მონიტორინგის შეცვლა.

ღარის ბოლო ზომა უნდა შეესაბამებოდეს AWWA C606 სტანდარტს ან სხვა IPS მილსადენის სტანდარტებს.

პირისპირ ზომები შეესაბამება MSS SP-67 სტანდარტს.

UL/ULC 1091 სერთიფიკატი, FM 1112 სერთიფიკატი, VdS 2100-08en და 3C სერთიფიკატი, ასევე CNBOP სერთიფიკატი.

შეფასებული სამუშაო წნევა:

UL/ULC სერთიფიკატი: 300 psi

FM სერთიფიკატი: 300 psi

VdS და 3C სერთიფიკატი: 16 ბარი

პროდუქტის აღწერა

სარქვლის კორპუსი: კვანძოვანი თუჯის GGG40/50 ან თუჯის GG25

2-სარქვლის ღერო: SS420/SS431/SS416

3-პეპლის ფირფიტა: დრეკადი რკინა, თუჯი. SS304 (CF8) უჟანგავი ფოლადი

4-სარქველი სავარძელი: EPDM ან PTFE

სარქვლის ღერო: უჟანგავი ფოლადი

6-შიდა და გარე ეპოქსიდური ფისოვანი საფარი, 250 მიკრონზე მეტი სისქით

7- შეერთების მეთოდები: დამჭერის ტიპი, სამაგრის ტიპი, ფარნის ტიპი

8- სამუშაო წნევა: PN10/16; ზომის დიაპაზონი: 2 ინჩიდან 72 ინჩამდე

9- დიზაინის სტანდარტები: DIN, EN558-1, API609; ზედა ფლანგა: ISO 5211;

10-ოპერაციული რეჟიმი: ხელის ბორბალი ან ჭიის მექანიზმი
