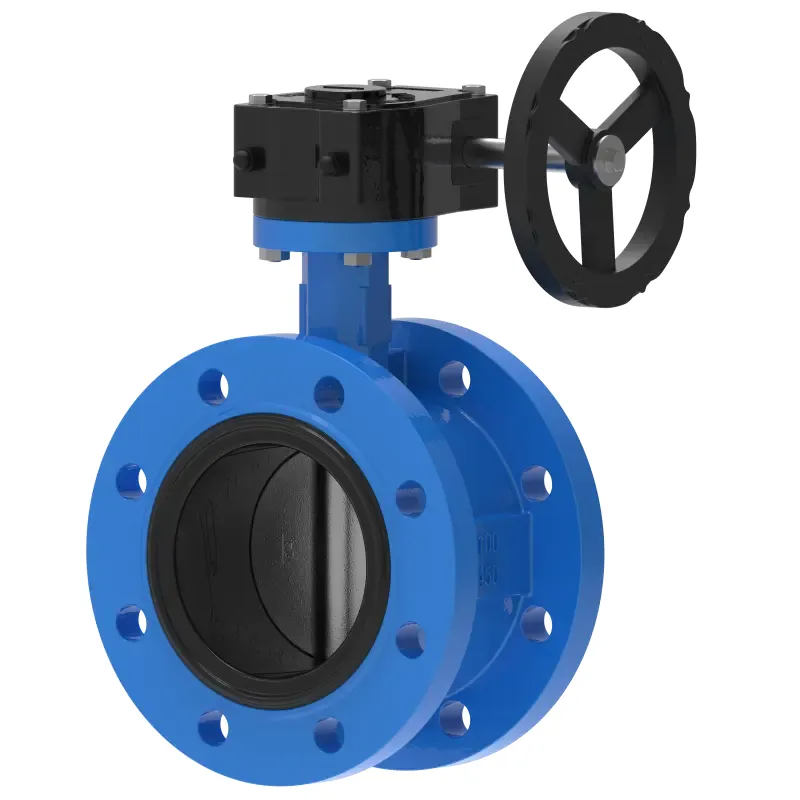

Gear Flange პეპლის სარქველი

Waits Valve-ის მიერ წარმოებული მაღალი ხარისხის Gear Flange Butterfly Valve აკმაყოფილებს AS4087 PN16 სტანდარტს (ძირითადად იგივე ცხრილი D). აღჭურვილია ჩამკეტი ბერკეტით და სლოტით, ან IP67 გადაცემათა კოლოფით, უჟანგავი ფოლადის ლილვით და ვიზუალური ინდიკატორით. EPDM სარქვლის საჯდომი და დისკი განლაგებულია სლაინის ლილვზე (არ არის დაფიქსირებული, რაც გამორიცხავს შესაძლო ხარვეზის წერტილებს). ამ პროდუქტს მიღებული აქვს საერთაშორისო სერთიფიკატი.

თვისება

Gear Flange Butterfly Valve შესაფერისია წყლისა და ჩამდინარე წყლების გასაწმენდად, ასევე ზოგადად სამრეწველო გამოყენებისთვის

თხელი და კომპაქტური პეპლის სარქვლის კორპუსი, ადვილად დასაყენებელი ვიწრო ადგილებში

სარქვლის კორპუსი ჩამოსხმული ყურებითა და მეტრული ძაფებით

მილსადენის ბოლოს შესაძლებელია დამონტაჟდეს პეპლის სარქველი

არ არის საჭირო ფლანგების დაყენება სარქვლის გამონადენის ბოლოს

გადაატრიალეთ ხელი საათის ისრის მიმართულებით, რათა გაიხსნას Gear Flange Butterfly Valve

დეტალი

საოპერაციო ფლანგა შეესაბამება ISO 5211 სტანდარტს. Gear Flange Butterfly Valve განკუთვნილია გამოსაყენებლად მექანიკურ, პნევმატურ ან ელექტრო აქტივატორებთან ერთად.

რეზინის სარქვლის სავარძელს აქვს კოლაფსის საწინააღმდეგო, დაძაბულობის საწინააღმდეგო და სპრეის საწინააღმდეგო ფუნქციები.

ზუსტი დამუშავებული სარქვლის დისკი უზრუნველყოფს დაბალ ოპერაციულ ბრუნვას და ეფექტურ დალუქვას 200 psi-მდე. სარქვლის დისკს, რომელიც შექმნილია სითხის დინამიკისთვის, შეუძლია მიაღწიოს დინების მაღალ სიჩქარეს.

სარქვლის ღეროს ინტეგრირებული დიზაინი აადვილებს გამოყენებას და უზრუნველყოფს სარქვლის დისკის ზუსტ პოზიციონირებას.

სარქველი დაფარულია ეპოქსიდით და ჩვენ აღჭურვეთ იგი კისრისა და გადაცემათა კოლოფის ადვილად შეზეთვისთვის (თუ ეს შესაძლებელია).

Gear Flange Butterfly Valve განკუთვნილია სამაგრის ტიპის პეპლის სარქველების ფლანგებისთვის, გადაცემათა მოქმედების მექანიზმებით:

ANSI კლასის 150 ფოლადის მოცურების ფარნა: შეესაბამება AWWA C207-13 და ANSI # 150 ჭანჭიკის ტიპის სპეციფიკაციებს. ფოლადის სპეციფიური კლასები სტრუქტურული ან კრიტიკული გამოყენებისთვის შეიძლება მოწოდებული იყოს მოთხოვნის შემთხვევაში.

ANSI Class 150 უჟანგავი ფოლადის სლაიდი ფლანგები: ხელმისაწვდომია ATSM კლასებში 304L და 316L. ეს slide flange შეესაბამება ANSI # 150 საბურღი ტიპის სპეციფიკაციას.

ფუნქცია:

Gear Flange Butterfly Valve, კონცენტრული სტრუქტურით, როგორც მისი ბირთვი, ფართოდ გამოიყენება აღჭურვილობის მშენებლობის სცენარებში სითხის კონტროლის გზებისთვის, როგორიცაა კონდიცირების წყლის სისტემები, წყალმომარაგების და სადრენაჟო მილსადენები და HVAC ცირკულაციის სისტემები.

ტურბო ოპერაცია აღწევს ზუსტ რეგულირებას და სტაბილურობას ხელით ბრუნვის საშუალებით; პნევმატი, რომელიც ამოძრავებს გაზის წყაროს, სწრაფი რეაგირებით; ელექტრო ტიპი იყენებს საკონტროლო ძრავას დისტანციური და ავტომატური ოპერაციების მხარდასაჭერად.

Gear Flange Butterfly Valve-ს აქვს გონივრული სტრუქტურა და მარტივი ინსტალაცია, რომელსაც შეუძლია ეფექტურად შეწყვიტოს ან დაარეგულიროს მედიის ნაკადი. მას შეუძლია დააკმაყოფილოს შენობებში სხვადასხვა მილსადენების უსაფრთხო ექსპლუატაციის მოთხოვნები

ზომა: ორმაგი დამჭერი პეპლის სარქველი გადაცემათა კოლოფის მექანიზმით

თუ სხვა რამ არ არის მითითებული, ყველა განზომილება ინჩებშია.
