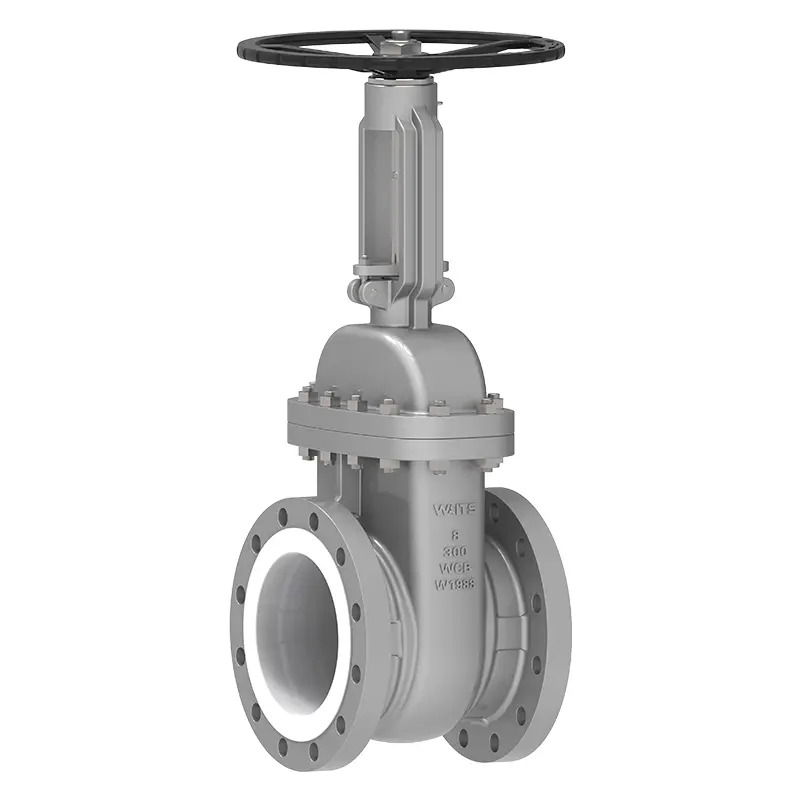

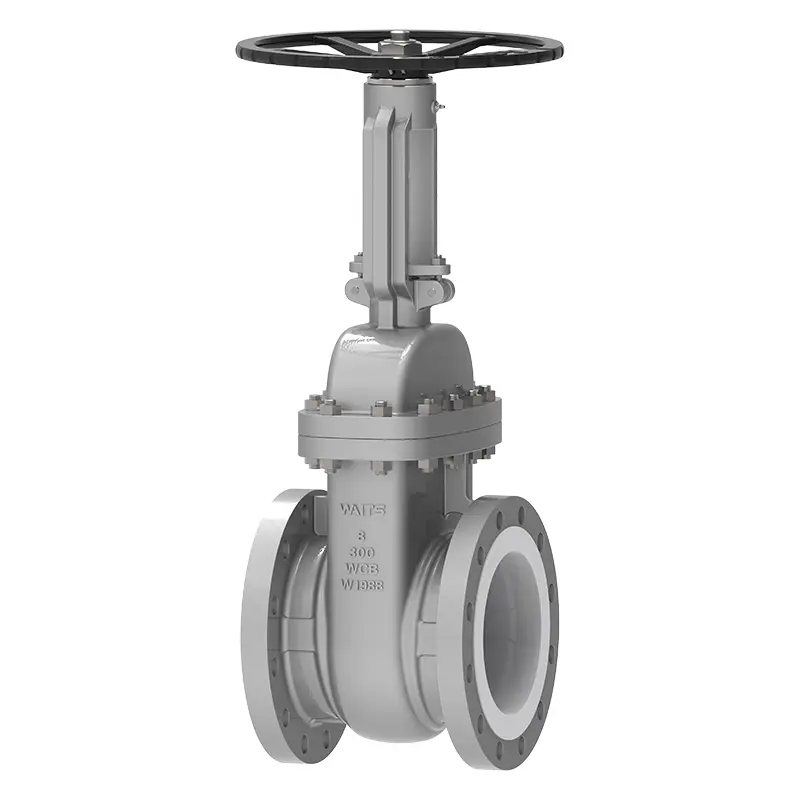

PTFE გაფორმებული კარიბჭის სარქველი

Waits Valve არის შესაბამის და კარგად ჩამოყალიბებული PTFE გაფორმებული კარიბჭის სარქვლის მიმწოდებელი. ჩვენ გვაქვს ISO9001 სერთიფიკატი და მესამე მხარის ქარხნის ინსპექციის ანგარიშები და გთავაზობთ წარმოშობის მკაფიო სერთიფიკატებს, მატერიალურ ანგარიშებს და სხვა ძირითადი დოკუმენტები. მე მჯერა, რომ ჩვენი 30 წელზე მეტი ხნის გამოცდილებით სარქვლის წარმოებასა და ექსპორტში, ჩვენ ვართ კვალიფიცირებული, რომ ვიყოთ თქვენი პარტნიორი!

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

Waits Valve მაღალი ხარისხის PTFE გაფორმებული კარიბჭის სარქველი არის კოროზიისადმი მდგრადი სარქველი, რომლის სარქვლის სხეული, სარქვლის დისკი და სარქვლის სავარძელი გაფორმებულია ფლუოროპლასტიკური (PTFE) შიდა კედელზე. ისინი ძირითადად გამოიყენება კოროზიული მედიის მილსადენის კონტროლისთვის, როგორიცაა ძლიერი მჟავები და ძლიერი ტუტე. ფლუოროპლასტიკის კოროზიის წინააღმდეგობა ხდის ფტორზე დაფარული კარიბჭის სარქველებს ძირითადი გამორთული მოწყობილობები უაღრესად კოროზიული მედიის მილსადენის სისტემებში. ამასთან, მისი შესრულება შემოიფარგლება ტემპერატურის, წნევის და მედიის მახასიათებლებით და საჭიროა გონივრულად შერჩევა კონკრეტული სამუშაო პირობების შესაბამისად.

Waits Valve's PTFE ან PFA გაფორმებული კარიბჭის სარქველები ძირითადად გამოიყენება ქიმიურ ინდუსტრიაში,

მაგალითად, გოგირდმჟავა, ტუტე და ა.შ., კარიბჭის სარქველი იღებს სოლი სტრუქტურას.

PTFE გაფორმებული კარიბჭის სარქვლის სარქვლის სხეულის მასალა შეიძლება შეირჩეს ASTM A216 WCB, ან უჟანგავი ფოლადის CF8, CF8M და ა.შ.

უგულებელყოფის მასალები PFA და PTFE წარმოებულია დუპონტის ან დაიკინის მიერ.

კარიბჭის სარქვლის დიზაინისა და წარმოების სტანდარტები: API 600 ან JIS სტანდარტები.

დასრულების სახის ზომა: ASME B16.10 ან მორგებული.

ფარნის ბურღვა: ASME B16.5 ან მორგებულია.

განხორციელების სტანდარტები-PTFE გაფორმებული კარიბჭე სარქველი
დიზაინის სტანდარტები	API 6D/API 600, EN1074-1
Flange სტანდარტი	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
კავშირის მეთოდები	RF
ტესტირება და მიღება	ცეცხლი 598, EN12266
სტრუქტურული სიგრძე	API6D/ASME B16.10/EN558
წნევის და ტემპერატურის რეიტინგები	ASME B16.34
Fireproof ტესტი	/
დაბალი გაჟონვის სტანდარტები	ISO 15848-1, API 622
ანტიკოროზიული დიზაინი	NACE MR 0175
განაცხადი-PTFE გაფორმებული კარიბჭის სარქველი
ზომა	NPS 1/2 ”~ NPS 24 ″ DN15 ~ DN600
წნევის დიაპაზონი	CL150 ~ CL150 PN10 ~ PN16
ტემპერატურის დიაპაზონი	PTFE-50 ° C ~+180 ° C
განაცხადის დიაპაზონი	გამოიყენება სხვადასხვა მედიისთვის, როგორიცაა წყალი, ორთქლის ზეთი, აზოტის მჟავა, ძმარმჟავა, ძლიერი ჟანგვის მედია და ა.შ.
სარქველი სხეული	გაყალბებები: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, PTFE-LINED კასტინგები: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-LINED
ჭიშკარი	გაყალბებები: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, PTFE-LINED კასტინგები: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-LINED
სარქვლის სავარძელი	ძირითადი მასალა, 13cr, უჟანგავი ფოლადი 304/316, მონელი, კარბიდი, შენადნობი 20, სპილენძის შენადნობი და ა.შ.
სარქვლის ღერო	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
ღერო	აზბესტის გრაფიტი, მოქნილი გრაფიტი, პოლიტეტრაფლუორეთილენი, რკინის დაფუძნებული შენადნობი

პროდუქტის მახასიათებლები

1. შეფუთვა აღწევს საიმედო დალუქვას ჯირკვლის შეკუმშვის ძალის მეშვეობით, რაც ხელს უშლის მედიის გაჟონვას სარქვლის ღეროს გასწვრივ.

2. დისკის და ღეროვანი ერთსაფეხურიანი კონსტრუქცია უზრუნველყოფს კომპაქტურ სარქვლის სტრუქტურას. ღეროს კონუსური ნაბიჯი უზრუნველყოფს უკანა დალუქვას, როდესაც სარქველი სრულად არის გახსნილი.

3. დახურვის დროს, დისკზე გამოყენებული წნევა უზრუნველყოფს მჭიდრო კონტაქტს დალუქვის ზედაპირებს შორის, ხელს უშლის მედიის ნაკადს. ეს დიზაინი ამცირებს აცვიათ და ცრემლსადენი დალუქვის სახეებზე.

პროდუქტის უპირატესობები

1. PTFE წინააღმდეგობას უწევს თითქმის ყველა ძლიერ მჟავას, ტუტე, ოქსიდიზატორები და ორგანული გამხსნელები (მაგ., გოგირდმჟავა, ჰიდროქლორინის მჟავა, აკვა რეგია, ნატრიუმის ჰიდროქსიდი), რაც მათ იდეალურ ხდის ქიმიურ, ფარმაცევტული, მეტალურგულარული და გარემოს დაცვის ინდუსტრიებში.

2. დალუქვის სტრუქტურები (ფლუოროპლასტიკური-ფლუოროპლასტიკური ან ფლუოროპლასტიკური-მეტალიდან) უზრუნველყეთ მჭიდრო დახურვა მინიმალური გაჟონვით, განსაკუთრებით შესაფერისი მაღალი სიწმინდის ან ტოქსიკური მედიის იზოლაციისთვის.

3. გლუვი ფლუოროპლასტიკური ზედაპირი ამცირებს ოპერაციულ ბრუნვას, რაც საშუალებას აძლევს მარტივ და ეფექტურ ოპერაციასაც კი, ციკლური ხშირი პროგრამებშიც კი.

Ptfe Lined Gate Valve
