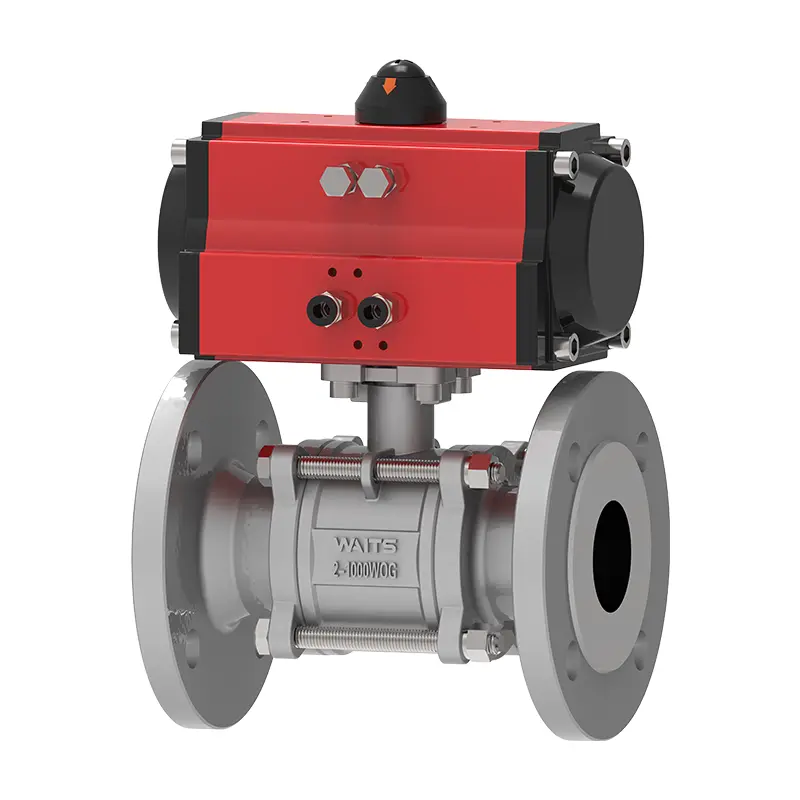

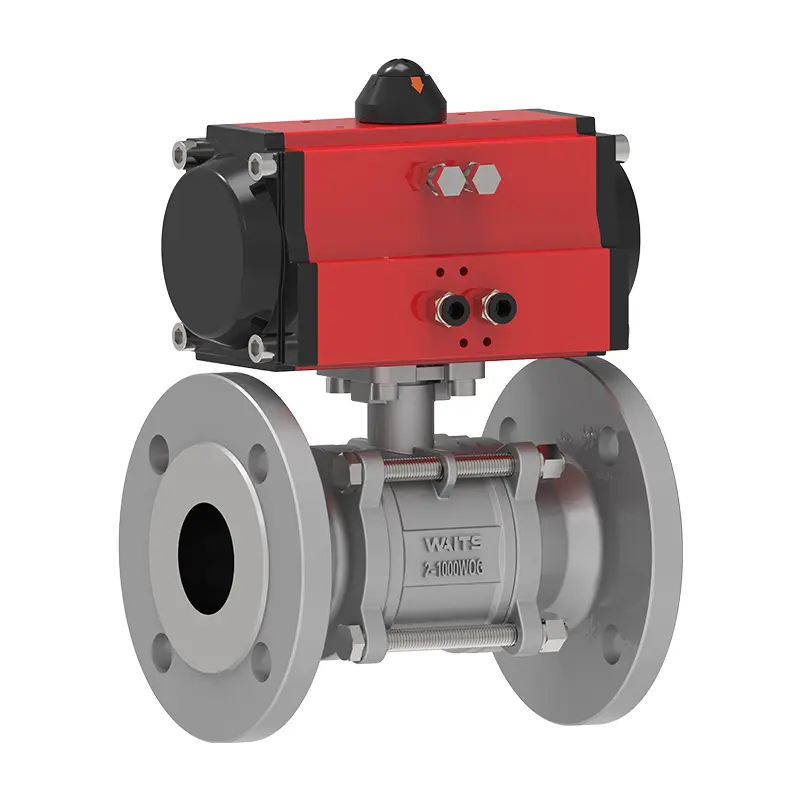

სამსაფეხურიანი პნევმატური მცურავი ბურთის სარქველი (ფრჩხილით)

Waits Valve სამსაფეხურიანი პნევმატური მცურავი ბურთის სარქველი (ფრჩხილით) არის ISO და API დამოწმებული და გაიარა მკაცრი წნევის/ბეჭდის ტესტირება. პნევმატური გამტარებელი იყენებს შიდა მყარი ანოდირებული და გარე ექსტრაქტირებული ალუმინის სახლს ეპოქსიდური დაფარული დასასრულის კაპებით. ასეთი მასალები და დიზაინი ძალიან კოროზიის მდგრადია. მე მჯერა, რომ როდესაც სხვა მარტივ სარქველებს წააწყდებით, ინანებთ, რომ არ აირჩიოთ Weats Valve's Valve!

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

Waits Valve მაღალი ხარისხის სამსაფეხურიანი პნევმატური მცურავი ბურთის სარქველი (ფრჩხილით) არის სამი ცალი სრული ჭაბურღილის ბურთის სარქველი პნევმატური გამტაროთ, რომელიც აცნობიერებს ორმხრივ დალუქვას საშუალო წნევის ქვეშ, მცურავი ბურთის დიზაინის საშუალებით. სტანდარტიზებული მაღალი პლატფორმა ინტეგრირებულია სარქვლის ღეროს ზედა ნაწილზე, რომელსაც შეუძლია პირდაპირ დააინსტალიროს თაროს და პინონის ან დგუშის პნევმატური გამტარებლები. იგი ფართოდ გამოიყენება სითხის კონტროლისა და გადაუდებელი გამორთვის დროს ქიმიური, ენერგიისა და სხვა ინდუსტრიებში.

სამსაფეხურიანი პნევმატური მცურავი ბურთის სარქვლის სარქვლის სხეული და შიდა კომპონენტები დამზადებულია 316 უჟანგავი ფოლადისგან, ხოლო დალუქვის მასალა არის PTFE. ამ სარქვლის წნევის ღირებულებაა CL150 ~ CL2500 PN10 ~ PN260, ხოლო ტემპერატურის ნიშანი არის -20 ℃ ~ 450. სამი ცალი დიზაინი ამარტივებს შენარჩუნებას თქვენთვის, მილსადენიდან ბოლო ნაჭრების ამოღების გარეშე, დაზოგავს თქვენს დროს, ძალისხმევასა და ფულს. ეს ძალიან კარგი სარქველია, თქვენ იმსახურებთ ამას. სარქველი აღჭურვილია ორმაგი სამსახიობო პნევმატური მოქმედებით და აღჭურვილია სამონტაჟო ბალიშით, რომელიც აკმაყოფილებს ISO 5211 სტანდარტს. აქტივატორის დამონტაჟება შესაძლებელია ფრჩხილის ან დისკის დაწყვილების გარეშე.

განხორციელების სტანდარტები-სამსაფეხურიანი პნევმატური მცურავი ბურთის სარქველი （ფრჩხილით ‌
დიზაინის სტანდარტები	6D/Fire Fire 608, BS5351
Flange სტანდარტი	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
კავშირის მეთოდები	RF, BW, SW, NPT, FNPT
ტესტირება და მიღება	ცეცხლი 598, EN12266
სტრუქტურული სიგრძე	API6D/ASME B16.10/EN558
წნევის და ტემპერატურის რეიტინგები	ASME B16.34
Fireproof ტესტი	ცეცხლი 6fa, ცეცხლი 607
დაბალი გაჟონვის სტანდარტები	ISO 15848-1, API 622
ანტიკოროზიული დიზაინი	NACE MR 0175

განაცხადი-სამფეხა პნევმატური მცურავი ბურთის სარქველი （ფრჩხილით ‌）
ზომა	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
წნევის დიაპაზონი	CL150 ~ CL2500 PN10 ~ PN260
ტემპერატურის დიაპაზონი	-20 ℃ ~ 450
განაცხადის დიაპაზონი	გამოიყენება სხვადასხვა მედიისთვის, როგორიცაა წყალი, ორთქლი, ზეთი, თხევადი გაზი, ბუნებრივი გაზი, ქვანახშირის გაზი, აზოტის მჟავა, ძმარმჟავა, ჟანგვის მედია, შარდოვანა და ა.შ.
წამყვანი რეჟიმი	ჰიდრავლიკური, პნევმატური, ელექტრო, სახელმძღვანელო და ჭიის გადაცემის გადაცემა.
სარქვლის სხეული/სარქვლის საფარი	გაყალბება: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, მონელი კასტინგები: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
დალუქვის ზედაპირი	გამაგრებული PTFE, პარა-პოლიფენილენი (RPTFE, PPL), ლითონი
სარქველი ღეროვანი	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
ბურთი	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
ღერო	აზბესტის გრაფიტი, მოქნილი გრაფიტი, პოლიტეტროფლუორეთილენი

სტრუქტურა და ძირითადი მახასიათებლები

1. სარქვლის სხეული შედგება მარცხენა სხეულის, მარჯვენა სხეულისა და შუა სხეულისგან, რომელიც დაკავშირებულია ჭანჭიკებით, ადვილად დაშლის, შენარჩუნებისა და შიდა კომპონენტის ჩანაცვლებისთვის.

2. მცურავი ბურთის დიზაინი იყენებს მედიის წნევას დალუქვის ზედაპირების გასაძლიერებლად, ორმხრივი დალუქვის მისაღწევად, რომელიც შესაფერისია ხშირი გახსნის/დახურვის ოპერაციებისთვის.

3. სტანდარტიზებული მაღალი პლატფორმა (ISO 5211– ის შესაბამისობა) ინტეგრირებულია სარქვლის ღეროს ზედა ნაწილში, რომელიც მხარს უჭერს პნევმატური მოქმედებების პირდაპირ ინსტალაციას (მაგ., თაროს და პინიონი, დგუშის ტიპები).

4. პლატფორმის დიზაინის გამარტივება actuator ინსტალაცია, ადაპტირდება პნევმატური თავები მრავალი ბრენდისგან და ამცირებს გადაკეთების ხარჯებს.

5. სარქვლის სხეული ჩვეულებრივ დამზადებულია 304/316L უჟანგავი ფოლადისგან, რაც გთავაზობთ ძლიერ კოროზიის წინააღმდეგობას ქიმიური, წყლის დამუშავებისა და მსგავსი გარემოსთვის.

6. საყრდენის ზედაპირების შერჩევა შესაძლებელია PTFE ან ლითონის მყარი ბეჭდები.

Three Piece Pneumatic Floating Ball Valve With Bracket
