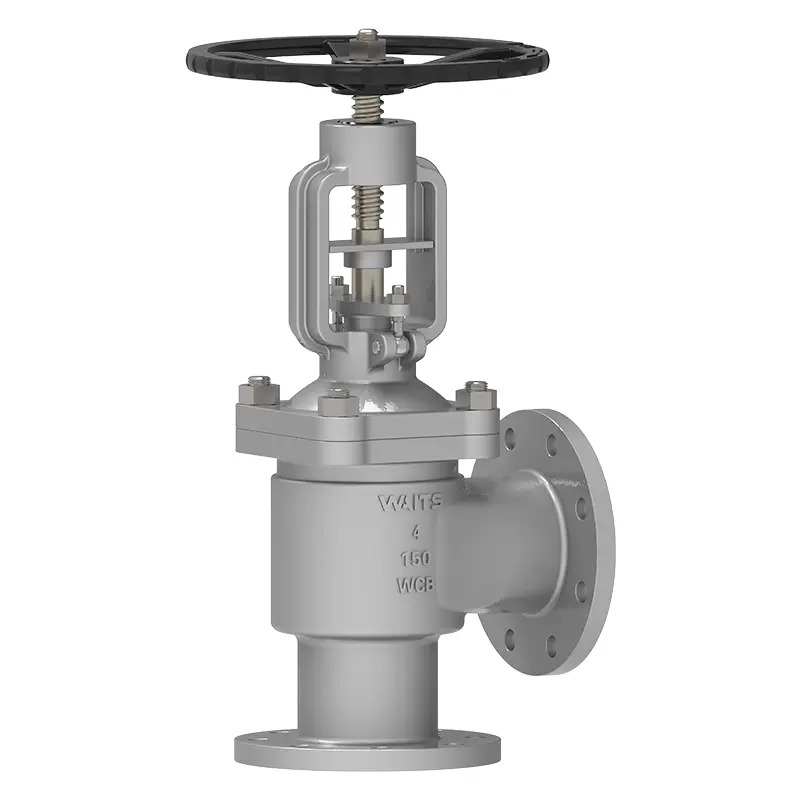

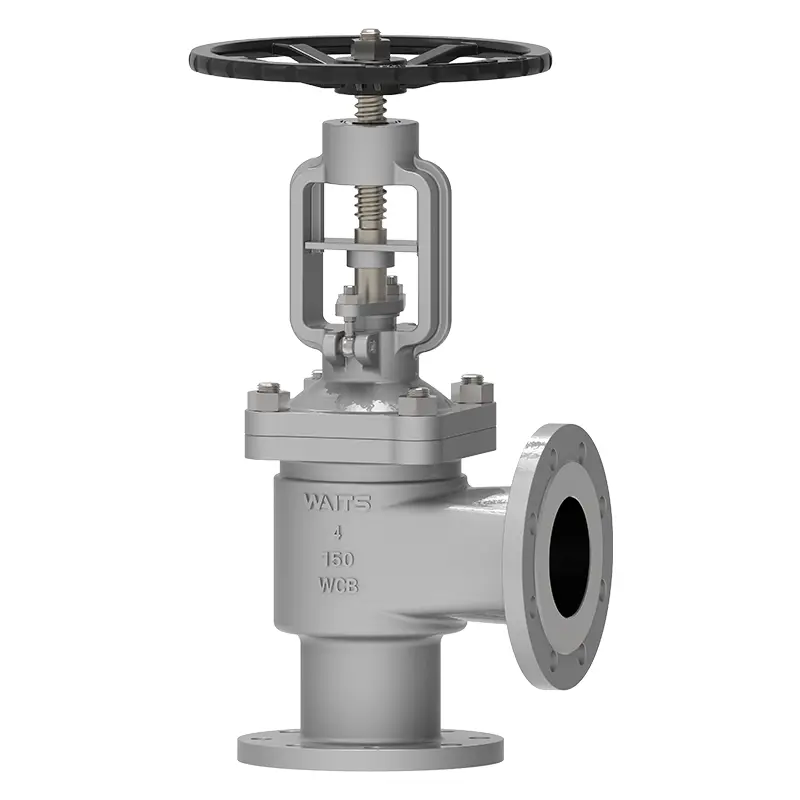

კუთხის bellows Globe Valve

Angle Bellows Globe Valve იღებს "ორმაგი ბეჭდის" ტექნოლოგიას, რომელიც შედგება ლითონის ზარალიდან და შეფუთვით, რაც უზრუნველყოფს ორმაგ დაცვას. მისი 90 გრადუსიანი დიზაინი დაზოგავს სივრცეს და აქვს დაბალი წინააღმდეგობის ნაკადი, რამაც შეიძლება შეამციროს ენერგიის მოხმარება თქვენთვის. WATS სარქვლის არჩევა ნიშნავს დამამშვიდებელი გუნდის არჩევას.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

WATS VALVE მაღალი ხარისხის კუთხე Bellows Globe Valve იღებს 90 გრადუსიან დიზაინს, რომელიც საშუალებას აძლევს სითხეს შეცვალოს მიმართულება მარჯვენა კუთხეებით და აკონტროლოს სითხის ნაკადი ან მოწყვეტა სარქვლის ღეროვანი გადაბრუნებით. ლითონის ზარები გამოიყენება როგორც ძირითადი დალუქვის კომპონენტი სარქვლის სხეულში, ტრადიციულ შეფუთვასთან ერთად. სარქვლის დისკი ხაზოვანი მოძრაობს სითხის ცენტრალური ხაზის გასწვრივ, ხოლო ზარები აფართოებს ან შესაბამისად კონტრაქტს, სითხის იზოლირებას გარე გარემოდან და ხელს უშლის გაჟონვას.

განხორციელების სტანდარტები-კუთხის ზარები გლობუსის სარქველი ‌
დიზაინის სტანდარტები	DIN3356 /BS1873 /ASME B16.34
Flange სტანდარტი	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
კავშირი	Rf/ff/rtj
ტესტის მიღება	და 12266 API598
სტრუქტურის სიგრძე	EN558/ ASME B16.10
წნევის და ტემპერატურის რეიტინგები	ASME B16.34
ხანძრის ტესტი	API607 API6FA
დაბალი გაჟონვის სტანდარტი	API 622
ანტიკოროზიული დიზაინი	NACE MR 0175
განაცხადის-კუთხის ზარის Bellows Globe Valve
ზომა	Dn15 ~ dn300 （nps½ "~ 12"）
წნევის დიაპაზონი	PN16 ~ PN160 （Class150 ~ 900）
ტემპერატურის დიაპაზონი	-29 ℃～+570
გამოყენება	მჟავა/ტუტე სითხე, თხევადი ბუნებრივი გაზი, მაღალი სიბლანტის ზეთი, მიწისქვეშა მილსადენის ქსელი, აღჭურვილობის ინტეგრაციის მოდული და ა.შ.
წამყვანი რეჟიმი	ხელბორკილი, ბუჩქის გადაცემათა კოლოფი, ელექტრო, პნევმატური და ა.შ.
სარქვლის სხეული/სარქვლის საფარი	გაყალბება: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, კასტინგები: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
სარქვლის ბირთვი	გაყალბება: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, კასტინგები: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
დალუქვის ზედაპირი	ძირითადი სხეული, ძირითადი სხეულის მოპირკეთება რკინის დაფუძნებული შენადნობით, მძიმეზე დაფუძნებული შენადნობის მოპირკეთება
სარქვლის ღერო	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
სარქვლის ღეროვანი კაკალი	სპილენძის შენადნობი
ღერო	მოქნილი გრაფიტი, გრაფიტის აზბესტის შეფუთვა, პოლიტეტრაფლუორეთილენი ...

შესრულების მახასიათებლები

Angle Bellows Globe სარქვლის სტრუქტურა მას განსაკუთრებით შესაფერისია მაღალი საიმედოობის მოთხოვნების მქონე პროგრამებისთვის, მაგალითად, სისტემების ტოქსიკური, აალებადი ან კოროზიული მედიის მართვისთვის.

უპირატესობები

1. კუთხის ზარის ძირითადი კომპონენტი Globe Valve არის ლითონის ზარები. იგი აკავშირებს სარქვლის საფარს და სარქვლის ღეროს ავტომატური როლის შედუღებით. ლითონის ზოლები უზრუნველყოფს, რომ სარქვლის ღეროვანი ნაწილი გაჟონვის გარეშეა.

2. კონუსური და გამარტივებული დიზაინის წყალობით, სარქვლის დისკის ბეჭედი საიმედოდ ხდება და უფრო გრძელი მომსახურება აქვს.

3. ორმაგი ბეჭდის დიზაინი (Bellows + შეფუთვა). ზარები და შეფუთვა ხელს უშლის გაჟონვას და უზრუნველყოფს დალუქვის შესანიშნავი ეფექტს.

4. კუთხის ზარები გლობუსის სარქველს შეუძლია პირდაპირ შეზეთოს სარქვლის ღეროვანი, კაკალი და ყდის.

5. ერგონომიული ხელით. გრძელი მომსახურების ცხოვრება და უფრო მარტივი ოპერაცია.

Angle Bellows Globe Valve
