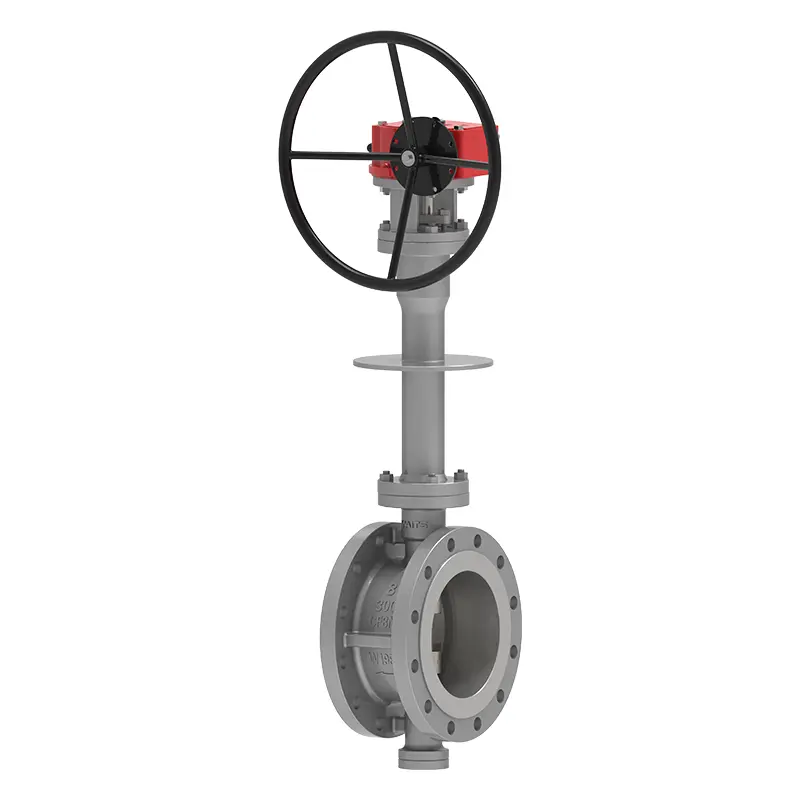

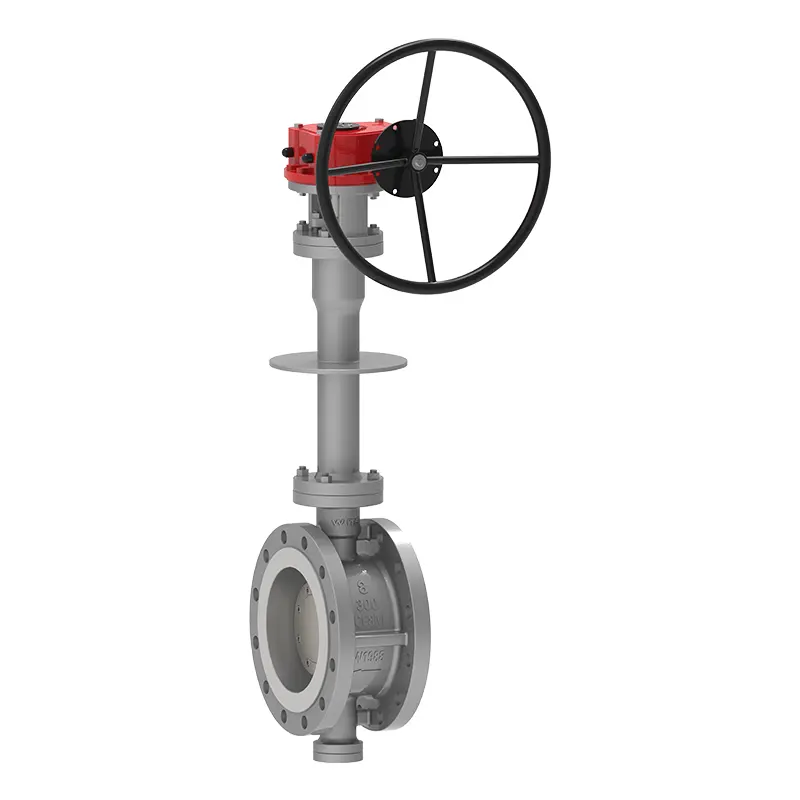

კრიოგენული გვერდითი შესასვლელი პეპლის სარქველი

კრიოგენული გვერდითი შესასვლელი პეპლის სარქველი არის გრძელვადიანი, ენერგიის დაზოგვის პეპლის სარქველი, რომელიც ახლად შემუშავებულია Waits-ის მიერ. იგი შედგება სარქვლის კორპუსის, პეპლის ფირფიტის, დალუქვის რგოლის, გადაცემის მექანიზმისა და სხვა ძირითადი კომპონენტებისგან. მისი სტრუქტურა იყენებს ორგანზომილებიან ან სამგანზომილებიან ექსცენტრიულ პრინციპულ დიზაინს და იყენებს ახალ ტექნოლოგიას, რომელიც თავსებადია ელასტიური დალუქვით ან მყარი და რბილი მრავალდონიანი ლუქით, რაც ამცირებს ბრუნვას, როდესაც პეპლის სარქველი მუშაობს, დაზოგავს მეტ ძალისხმევას და ენერგიას. ასეთი დიზაინისა და პროცესის შერჩევას ასევე შეუძლია უზრუნველყოს პეპლის სარქვლის მთლიანი კოროზიის წინააღმდეგობა, მაღალი ტემპერატურის წინააღმდეგობა და აცვიათ წინააღმდეგობა.

განხორციელების სტანდარტები

Application

შესრულების მახასიათებლები

1. კრიოგენული გვერდითი შესასვლელი პეპლის სარქველი იღებს ორმაგ წვეტიან და მცირე ექსცენტრიულობის დიზაინს: ბრუნვის მომენტი აღწევს წამყვან შიდა დონეს (თანატოლების 40%~60%) და შესაბამისი ელექტრო და პნევმატური ფასები ძალიან ხელსაყრელია;
2. სარქვლის საჯდომი და დალუქვის რგოლი შეიძლება შეიცვალოს ონლაინ ტექნიკური განყოფილების დიზაინით: სარქვლის სავარძელი და დალუქვის რგოლი გამოყოფილია, ხოლო სარქველს აქვს ინსპექტირების პორტი მარტივი მოვლისა და გამოცვლისთვის.
3. სარქვლის ფირფიტის ზედა და ქვედა ორმაგი ღილაკები და სარქვლის ღეროს შეუძლია უზრუნველყოს, რომ ის არ გაიჭედება დაბალ ტემპერატურაზე და ამავე დროს დააკმაყოფილებს API 609 ფრენის საწინააღმდეგო დიზაინს;
4. სარქვლის ბრუნვის მომენტი მცირეა: დალუქვის ზედაპირი ახლოს არის ნულოვან ცვეთასთან, რაც ახანგრძლივებს სარქველის ექსპლუატაციას;
5. მას აქვს გამოყენების ფართო სპექტრი და შეიძლება გამოყენებულ იქნას ულტრა დაბალი ტემპერატურის მოწყობილობებისთვის, როგორიცაა LNG, პროპილენი და ეთილენი;
6. კარგი დალუქვის შესრულება: ნორმალურ ტემპერატურაზე გაჟონვა არის API598, ხოლო გაჟონვა დაბალ ტემპერატურაზე არის BS6364-ის 1/3. დააკმაყოფილეთ BS6364-ის დადებითი და საპირისპირო დალუქვის მოთხოვნები დაბალ ტემპერატურაზე;
7. სარქველის კორპუსი და სარქვლის საჯდომი ცალკე შემადგენელი ნაწილია: სარქველის საჯდომი და დალუქვის რგოლი შეიძლება დამზადდეს სხვადასხვა მასალისგან სამუშაო პირობების დასაკმაყოფილებლად;
8. სამი ექსცენტრიულობა: ლილვის ცენტრალური ხაზი გადახრილია დალუქვის ზედაპირის ცენტრალური ხაზიდან, ლილვის ცენტრალური ხაზი ოდნავ გადახრის მილსადენის ცენტრალური ხაზიდან და სარქვლის კორპუსის დალუქვის ზედაპირის ცენტრალური ხაზი (ირიბი კონუსი. ) ქმნის კუთხოვან პოზიციას მილსადენის ცენტრალურ ხაზთან;
