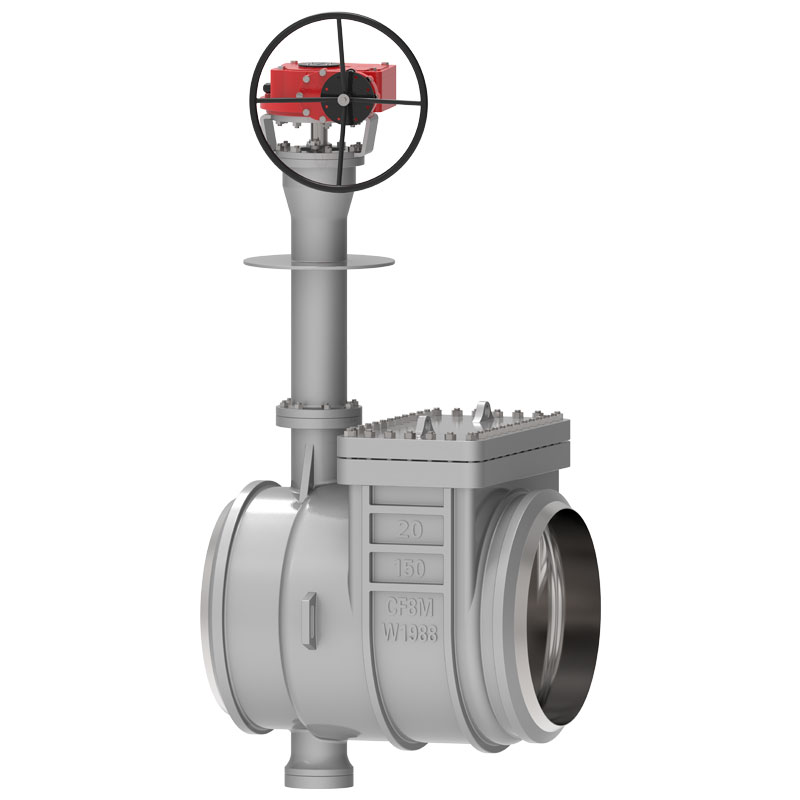

კრიოგენული ზედა შესასვლელი პეპლის სარქველი

Cryogenic top entry butterfly valve, a valve produced by Waits' professional production base, has stable supply and high performance, especially suitable for extremely low temperature environments. We are well aware that product quality is the core of production and sales, and will provide you with comprehensive after-sales service, hoping to establish a long-term cooperative relationship with you.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

კრიოგენული ზედა შესასვლელი პეპლის სარქველი არის ხანგრძლივ, ენერგიის დაზოგვის პეპლის სარქველი. ჩვენ აქტიურად ვანერგავდით ახალ ტექნოლოგიებს დიზაინისა და წარმოების დროს და ინდუსტრიის პროფესიონალების გუნდი აკონტროლებდა ინსტრუქციებს მთელი პროცესის განმავლობაში.
ამ პეპლის სარქვლის კომპონენტები ძირითადად მოიცავს სარქვლის კორპუსს, პეპლის ფირფიტას, დალუქვის რგოლს, გადაცემის მექანიზმს და ა. დალუქვის თავსებადობა გამოიყენება ექსპლუატაციაში ბრუნვის შესამცირებლად, რაც უფრო შრომისმოყვარე და ენერგიის დაზოგვაა.
ამავდროულად, კრიოგენული ზედა შესასვლელი პეპლის სარქვლის მთლიანი კოროზიის წინააღმდეგობა, მაღალი ტემპერატურის წინააღმდეგობა და აცვიათ წინააღმდეგობა ასევე შესანიშნავია, რაც საკმარისია გაუმკლავდეს სხვადასხვა რთულ სამუშაო პირობებს ხშირი მოვლის ან ჩანაცვლების გარეშე.

Implementation Standards

დიზაინის სტანდარტები	API 609, EN 593, GB/T 24925
ფლანგების სტანდარტები	ASME B16.25 (BW)
ცეცხლგამძლე დიზაინი	API 607, API 6FA
კავშირის მეთოდები	BW, RF
ნორმალური ტემპერატურის ტესტის მიღება	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
დაბალი ტემპერატურის ტესტის მიღება	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
სტრუქტურის სიგრძე	API 609, ASME B16.10, EN 558, ISO 5752
წნევის და ტემპერატურის დონეები	ASME B16.34,
დაბალი გაჟონვის სტანდარტები	ISO 15848-1, API 622
ანტიკოროზიული დიზაინი	NACE MR 0103 ，NACE MR 0175

განაცხადი

Size	NPS3 ~ NPS48 DN80 ~ DN1200
წნევის დიაპაზონი	CL150~CL1500 PN6~ PN250
ტემპერატურის დიაპაზონი	-196°C ~ +150°C
განაცხადის დიაპაზონი
მართვის რეჟიმი	მექანიკური, პნევმატური, ელექტრო
სარქვლის სხეული	A351 CF3, CF8, CF3M, CF8M და ა.შ.
სარქვლის ფირფიტა	A351 CF3, CF8, CF3M, CF8M და ა.შ.
Valve seat	უჟანგავი ფოლადი + STL; უჟანგავი ფოლადი + გრაფიტი
სარქვლის ღერო	XM-19, Gr660 Ty2/HT

შესრულების მახასიათებლები

1. კრიოგენული ზედა შესასვლელი პეპლის სარქველი შექმნილია ორმაგი დახრილი კიდეებით და მცირე ექსცენტრიულობით. მისი ბრუნვის მომენტი აღწევს წამყვან დონეს (40%~60% მისი თანატოლების), და შესაბამისი ელექტრო და პნევმატური ფასები ძალიან ხელსაყრელია;
2. სარქვლის სავარძელი და დალუქვის რგოლი შექმნილია როგორც ცალკეული ნაწილები, ხოლო სარქველს აქვს ინსპექტირების პორტი მარტივი მოვლისა და გამოცვლისთვის.
3. სარქვლის ფირფიტა და სარქვლის ღერო შექმნილია ორმაგი ღილაკებით ზემოთ და ქვემოთ, რომლებიც არ გაიჭედება დაბალ ტემპერატურაზე და აქვს API 609 ფრენის საწინააღმდეგო დიზაინი;
4. დალუქვის ზედაპირს აქვს თითქმის ნულოვანი ცვეთა და ხანგრძლივი მომსახურების ვადა;
5. მას აქვს გამოყენების ფართო სპექტრი, მათ შორის ულტრა დაბალი ტემპერატურის მოწყობილობები, როგორიცაა LNG, პროპილენი და ეთილენი;
6. ოთახის ტემპერატურაზე ჟონავს API598 და დაბალ ტემპერატურაზე BS6364-ის 1/3. იგი აკმაყოფილებს დაბალ ტემპერატურაზე BS6364-ის დადებით და საპირისპირო დალუქვის მოთხოვნებს;
7. სარქველის კორპუსი და სარქვლის საჯდომი ცალკე შემადგენელი ნაწილია, ხოლო სარქველის საჯდომი და დალუქვის რგოლი შეიძლება დამზადდეს სხვადასხვა მასალისგან;
8. სამი ექსცენტრიულობა: ლილვის ცენტრალური ხაზი გადახრილია დალუქვის ზედაპირის ცენტრალური ხაზიდან, ლილვის ცენტრალური ხაზი ოდნავ გადახრის მილსადენის ცენტრალურ ხაზს და სარქვლის კორპუსის დალუქვის ზედაპირის ცენტრალური ხაზი (ირიბი კონუსი. ) ქმნის კუთხის პოზიციას მილსადენის ცენტრალურ ხაზთან;
