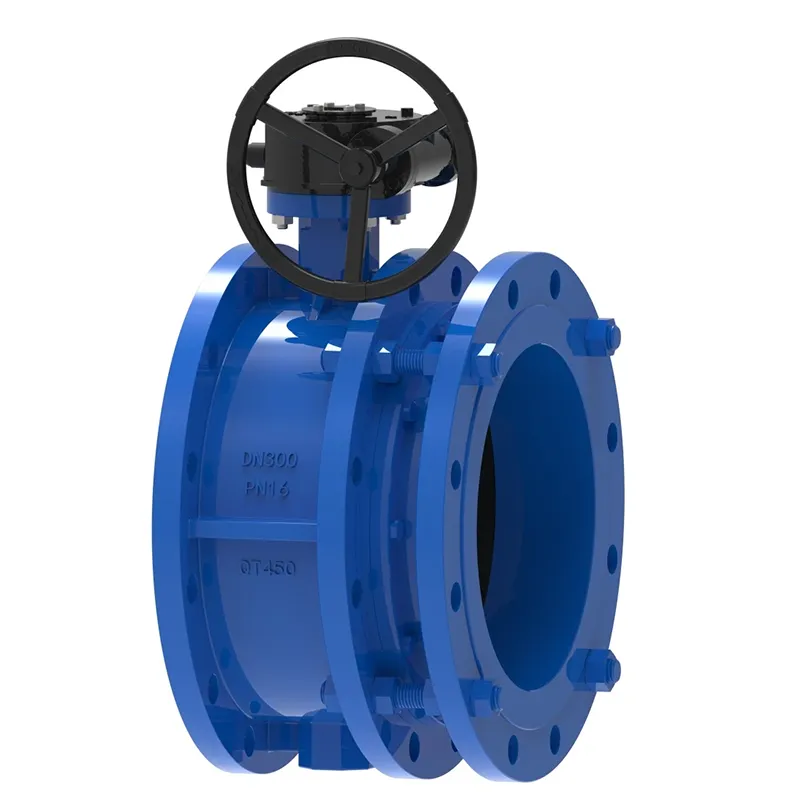

გაფართოების ერთობლივი კონცენტრული პეპლის სარქველი

მოწინავე ტელესკოპური კონცენტრული პეპლის სარქვლის პეპლის ფირფიტა დამონტაჟებულია მილსადენის დიამეტრის მიმართულებით. ტელესკოპური პეპლის სარქვლის კორპუსის ცილინდრულ არხში, დისკის ფორმის პეპლის ფირფიტა ბრუნავს ღერძის გარშემო, ბრუნვის კუთხით 0 °-დან 90 °-მდე. როდესაც ბრუნავს 90 ° -მდე, სარქველი მთლიანად ღიაა. ვარგისია ≤ 80 ℃ ტემპერატურებისთვის, გამოიყენება ნავთობში, ქიმიურ, საკვებში, ფარმაცევტულ, ტექსტილში, ქაღალდის წარმოებაში, ელექტროენერგიაში, წყალმომარაგებაში და დრენაჟში, გაზსადენებში ნაკადის დასარეგულირებლად, მედიის გადაკვეთისთვის და მილსადენის თერმული გაფართოებისა და შეკუმშვის კომპენსაციისთვის.

უპირატესობები:

ტელესკოპური კონცენტრული პეპლის სარქველი (სტრუქტურით, რომელიც შეიძლება გაგრძელდეს სიგრძის გარკვეულ დიაპაზონში) არა მხოლოდ ხელს უწყობს სარქვლის დაშლას, არამედ ამცირებს მილსადენის სტრესს და იცავს სარქველს. ამავდროულად, ის ასევე შეკუმშავს პეპლის სარქველების და გაფართოების სახსრების დამონტაჟების მეთოდს, რაც სივრცეს უფრო კომპაქტურს ხდის. ჩვეულებრივ, ამ ტიპის სარქველებს არ სჭირდებათ სპეციალური მოვლა და მხოლოდ გაფართოებისა და შეკუმშვის ნაწილებზე რეგულარულ დაკვირვებას საჭიროებენ გაჟონვისა და ჩამორთმევისთვის.

ტელესკოპური კონცენტრული პეპლის სარქვლის დაყენების მეთოდს აქვს დიდი უპირატესობები, რადგან მხოლოდ გაფართოების სახსრის დაშლაა საჭირო, რაც ზოგავს უამრავ სარემონტო ადგილს და მიიღწევა სარქველისგან თავისუფალი შენარჩუნება (პეპლის სარქველები უფრო მძიმეა, გაფართოების სახსრები უფრო მსუბუქია და შრომის ინტენსივობა დაბალია).

ინსტალაციის სიფრთხილის ზომები:

1. მილსადენის სამშენებლო მოედანზე კატეგორიულად აკრძალულია პეპლის სარქველების დემონტაჟი დაშლილი გაფართოების ფარნებით; მკაცრად აკრძალულია ტელესკოპური პეპლის სარქვლის განმეორებით გახანგრძლივება ან შემცირება ადგილზე.

2. გაფართოების სარქვლის ორივე ბოლოში მილები უნდა იყოს კონცენტრირებული, ხოლო მილების ორი ფლანგის ზედაპირი პარალელურად;

3. ფლანგების დამაგრების ჭანჭიკები უნდა იყოს მოჭიმული სიმეტრიულად, ხოლო ფლანგების დამაგრების ჭანჭიკები ძალით არ მოიჭიმოთ ერთ მხარეს;

4. გაფართოების მილი დამონტაჟებულია სარქველის უკან;

5. გაფართოების სარქველის გაფართოების ნაწილი არ უნდა იყოს დამონტაჟებული მილსადენის კუთხეში ან ბოლოს.

6. გაფართოების ფლანგის პეპელა სარქველი დამონტაჟებამდე უნდა განთავსდეს სიბრტყეზე და არ უნდა მოხდეს მისი სურვილისამებრ დარტყმა;

7. ტელესკოპური კონცენტრული პეპლის სარქველის სტრუქტურული სიგრძე არის მინიმალური სიგრძე ქარხანაში და იჭიმება ინსტალაციის სიგრძემდე (ანუ საპროექტო სიგრძე) ინსტალაციის დროს;

როდესაც მილსადენებს შორის სიგრძე აღემატება გაფართოების პეპლის სარქვლის სამონტაჟო სიგრძეს, გთხოვთ, დაარეგულიროთ მილსადენის მანძილი და ძალით არ გამოაძროთ გაფართოების სარქველი მისი დაზიანების თავიდან ასაცილებლად;

9. ტელესკოპური კონცენტრული პეპლის სარქვლის პეპლის სარქველი შეიძლება დამონტაჟდეს ნებისმიერ მდგომარეობაში. ტემპერატურის კომპენსაციისთვის გამოყენებისას, მილსადენის დამონტაჟების დასრულების შემდეგ, მილსადენის ღერძის გასწვრივ ორივე ბოლოში უნდა დამონტაჟდეს სამაგრები, რათა თავიდან აიცილოს გაფართოების სარქვლის გაფართოების მილის ამოღება. სამაგრის დამხმარე ძალა გამოითვლება შემდეგი ფორმულის მიხედვით და ექსპლუატაციის დროს კატეგორიულად აკრძალულია სამაგრის ამოღება;

როგორ ავირჩიოთ:

ტელესკოპური კონცენტრული პეპლის სარქვლის სტრუქტურული ფორმა იყოფა ორ ტიპად: კონცენტრული ტელესკოპური პეპლის სარქველი და ექსცენტრიული ტელესკოპური პეპლის სარქველი. სხვადასხვა ოპერაციული მექანიზმების მიხედვით, ის შეიძლება დაიყოს ჭიაყელა გადაცემის ტელესკოპურ პეპლის სარქველებად, პნევმატურ ტელესკოპურ პეპლის სარქველებად და ელექტრო ტელესკოპურ პეპლის სარქველებად.

სხვადასხვა დალუქვის მასალების მიხედვით, იგი იყოფა რბილ დალუქულ ტელესკოპურ პეპლის სარქველებად და ლითონის მძიმე დალუქულ ტელესკოპურ პეპლის სარქველებად.

ტელესკოპური კონცენტრირებული პეპლის სარქველები, როგორც წესი, გამოიყენება სუფთა წყლის მილსადენებისთვის T> 80 ℃ ტემპერატურაზე და მილსადენები არ არის კოროზიული. მყარი დალუქული ტელესკოპური პეპლის სარქველები ჩვეულებრივ გამოიყენება ორთქლის სითბოს გადაცემის მილსადენებში T>425 ℃ ტემპერატურით. ამიტომ, ტელესკოპური პეპელა სარქვლის არჩევისას, სწორი არჩევანის გასაკეთებლად საჭიროა დაზუსტდეს საშუალო, ტემპერატურა, წნევა და ა.შ.
