პნევმატური Trunnion ბურთის სარქველი

Waits არის პნევმატური Trunnion Ball Valve მწარმოებელი, თავისი გლობალური შტაბით ჩინეთში. ჩვენ შეგვიძლია მომხმარებლებს მივაწოდოთ მსოფლიო ბაზარზე სტაბილური მიწოდება და კონკურენტული ფასები. მდიდარი ინდუსტრიის გამოცდილება და პროფესიონალი გუნდი დაგვეხმარება პროდუქციის ხარისხის და მასთან დაკავშირებული მომსახურების დონის გაუმჯობესებაში. წარმოების სხვადასხვა სტანდარტების გამოყენება შესაძლებელია წარმოებაში, მაგალითად API6D/ISO17292/BS5351 და ა.შ.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

პნევმატური Trunnion ბურთის სარქველი არის ფოლადის ბურთის სარქველი, სარქვლის სხეული ყალბია მაღალი ხარისხის მასალებით, ბურთი დამონტაჟებულია, ხოლო შუა ფარას და კისერზე უკავშირდება ჭანჭიკები. სარქვლის სავარძლის ზემოთ და ქვემო დინება არის ერთჯერადი დგუშის ეფექტები, DBB ფუნქციით. ამავდროულად, სარქველსა და ბურთს შორის ბეჭედი აქვს სამი სტრუქტურა: ტრადიციული რბილი ბეჭდის სტრუქტურა, სამკუთხა ბეჭდის ბეჭდის სტრუქტურა და მყარი ბეჭდის სტრუქტურა.

განხორციელების სტანდარტები

დიზაინის სტანდარტები	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
ფლანგის სტანდარტები	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
კავშირის მეთოდები	Rf ， rtj, bw
ტესტირება და მიღება	API598, 6d API, BS12569;
სტრუქტურული სიგრძე	ASME B16.10, BS 558, BS12982, ISO 5752;
წნევა და ტემპერატურის დონე	ASME B16.34
ხანძარსაწინააღმდეგო მოთხოვნები	API6FA API607
დაბალი გაჟონვის სტანდარტები	ISO 15848-1, API 622
ანტიკოროზიული დიზაინი	NACE MR 0103 ， NACE MR 0175

გამოყენება

ზომა	NPS 1 ”~ 60” DN25 ~ DN1500
წნევის დიაპაზონი	Class150 ~ 2500 PN10-PN420
ტემპერატურის დიაპაზონი	； -196 ℃ ~ +260
განაცხადის დიაპაზონი	ონკანის წყალი, კანალიზაცია, მშენებლობა, ნავთობი, ქიმიური მრეწველობა, საკვები, მედიცინა, ტექსტილი, ელექტროენერგია, გემთმშენებლობა, მეტალურგია, ენერგეტიკული სისტემა და ა.შ.
წამყვანი რეჟიმი	ტურბინი, პნევმატური, ელექტრო
სარქველი სხეული	გაყალბება ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, კასტინგი ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
ბურთი	სფერო ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
სარქვლის სავარძლის დამხმარე ბეჭედი	სავარძლების მხარდაჭერის ბეჭედი ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
სარქვლის სავარძლის ჩანართი	PTFE, RPTFE, Nylon, Devlon, Peek
სარქვლის ღერო	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4ph

შესრულების მახასიათებლები

1. სარქვლის ღეროვანი განკუთვნილია შესაძლო არასათანადო ოპერაციისთვის გათვალისწინებული, ასე რომ, მიღებულია დიზაინი, რომელსაც შეუძლია სარქვლის ღეროვანი ამოღება სარქვლის სხეულიდან ამოღებისგან.

2. პნევმატური Trunnion ბურთის სარქველს აქვს ცეცხლგამძლე და ანტი-სტატიკური მოწყობილობები, რაც უფრო სტაბილური და უსაფრთხოა სპეციალურ სიტუაციებში.

3. გადაუდებელი დალუქვის ცხიმიანი ინექციის პორტები მოცემულია სარქვლის სავარძლის დალუქვის წერტილებზე და სარქვლის ღეროში. ნორმალური დალუქვის პირობებში, დალუქვის ცხიმი არ ეყრდნობა, მაგრამ დალუქვის ზედაპირის დაზიანების შემდეგ და გაჟონვის შემდეგ, დალუქვის ცხიმი შეიძლება შეიტანოთ გადაუდებელი რემონტისთვის. თითოეული ცხიმიანი ინექციის პორტი აღჭურვილია ცხიმიანი ინექციის სარქველით და წინასწარ დაკრძალული გამშვები სარქველით.

4. სანიაღვრე სარქველი დამონტაჟებულია სარქვლის სხეულის ძირში, გამონაბოლქვი და სარქვლის ღრუს დრენაჟისთვის; გამონაბოლქვი სარქველი დამონტაჟებულია სარქვლის სხეულის ზედა ნაწილში ონლაინ გამონაბოლქვისა და სარქვლის ღრუს დასუფთავებისთვის. გადინების სარქველი და გამონაბოლქვი სარქველი შეიძლება იყოს იზოლაციის სარქველები ან სპეციალური გამონადენის სახსრები.

5. პროდუქტი აღჭურვილია დამაკავშირებელი ფირფიტით, რათა შეესაბამებოდეს სხვადასხვა წამყვანი მოწყობილობებს.

6. სარქვლის ბოლო მასალის კორექტირება შესაძლებელია მომხმარებლის მილსადენის სპეციფიკური მატერიალური კლასის მიხედვით. თუ ეს არის სარქველი, რომელსაც აქვს ყდის ორივე ბოლოში, ყდის სიგრძეს შეუძლია უზრუნველყოს, რომ ადგილზე შედუღების ოპერაცია არ იმოქმედებს დალუქვის მასალზე.

7. მიღებულია პირდაპირი დაკრძალული დიზაინი. ამ ტიპის პირდაპირი დაკრძალული სარქვლისთვის, სარქვლის ღეროვანი უნდა გაგრძელდეს პროექტის მიხედვით, რათა ხელი შეუწყოს მიწის ექსპლუატაციას და მილსადენიდან მიწაზე გავრცელდეს შესაბამისი ცხიმიანი შევსების, კანალიზაციის გამონადენისა და სავენტილაციო მოწყობილობებისთვის. პირდაპირი დაკრძალული სარქვლის სიმაღლე უზრუნველყოფს მომხმარებელს.

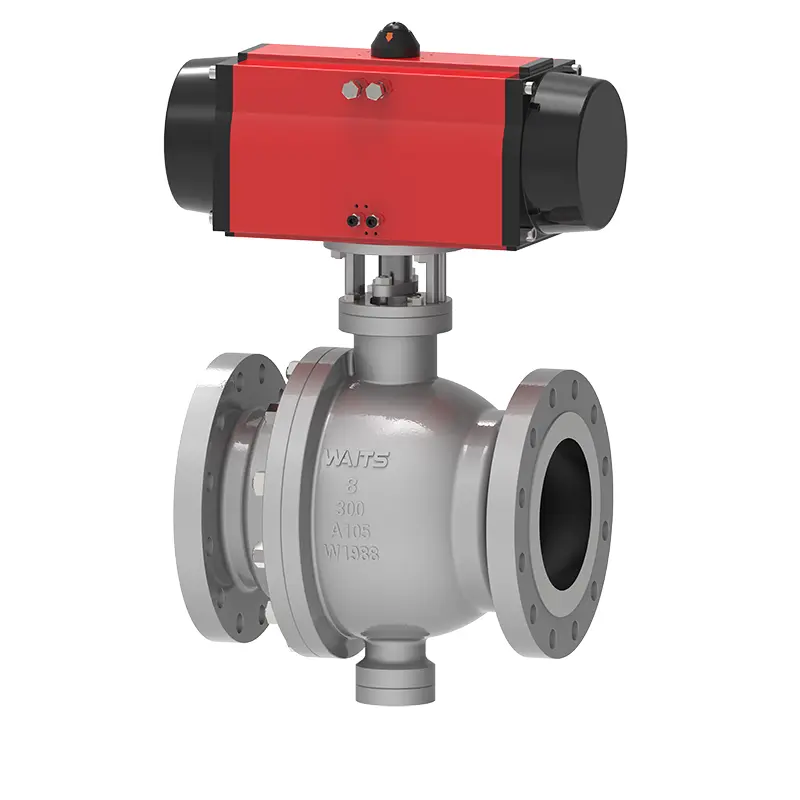

Pneumatic Trunnion Ball Valve
