პნევმატური ვაფლის რბილი მჯდომარე პეპლის სარქველი

Waits ძალიან გამოცდილია პნევმატური სარქველების წარმოებაში, ხოლო პნევმატური ვაფლის რბილი მჯდომარე პეპლის სარქველი მისი ერთ-ერთი პროდუქტია. ჩვენ მოვამზადეთ საკუთარი პროფესიონალური გუნდი და გვაქვს საწარმოო ბაზები ტიანჯინსა და ვენჯოუში, სტაბილური მიწოდებით და კონკურენტული ფასებით. ეს პნევმატური პეპლის სარქველი მასალა უსაფრთხო და ეკოლოგიურად სუფთაა და ასევე შეიძლება გამოყენებულ იქნას საკვებთან დაკავშირებულ მრეწველობაში.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

Waits Valve's pneumatic wafer soft seated butterfly valve has made adjustments to the design from the performance aspect. Through careful design, research and development and manufacturing, it provides customers in the global market with better products and usage experience.

1. გამოიყენეთ მაღალი ელასტიური სარქვლის სავარძლის რეზინი

EPDM სარქვლის სავარძელში რეზინის შემცველობა არის 50%, და ჩვენ ვაკეთებთ 10000-ზე მეტ გახსნისა და დახურვის ტესტს, რათა უზრუნველყოფილი იყოს დალუქვის მუშაობის სტაბილურობა და გაჟონვის გარეშე.

ამ სარქვლის ძირითადი დაკავშირებული თვისებები შემდეგია: Shore A სიმტკიცე/გრადუსში 72±3, 200% დაჭიმვის დაძაბულობა/Mpa≥6, დაჭიმვის სიმტკიცე Mpa≥15, დრეკადობა რღვევისას/%≥350, მუდმივი დეფორმაცია რღვევისას/%≦ 10, ჭრის ძალა/KN.m-1≥35, შეკუმშვის მუდმივი დეფორმაცია (70℃*22სთ, შეკუმშვის სიჩქარე 25%)/%≦20.

გარდა ამისა, სარქვლის სავარძელი შექმნილია როგორც ფართო ზღვარი. ვიწრო კიდეის სარქვლის საჯდომთან შედარებით, ფართო კიდეის სარქვლის სავარძელს აქვს უფრო ფართო კონტაქტის ზედაპირი მილსადენის ფლანგთან და დიამეტრი შეიძლება მიაღწიოს თითქმის 20 მმ-ს, რაც აქვს უკეთესი დალუქვის შესრულება.

2. პეპლის ფირფიტა და სარქვლის ლილვი შეერთებულია ქინძისთავების გარეშე, რაც არ გამოიწვევს გაჟონვას და კოროზიას ქინძისთავების დამონტაჟების გამო. გარდა ამისა, სარქვლის ლილვის დაშლის მეთოდი ძალიან მარტივია, რაც აადვილებს სარქვლის საჯდომის გამოცვლას.

3. სარქველის კორპუსი აღჭურვილია გაფანტვის საწინააღმდეგო მოწყობილობით, რომლის გამოყენებაც უფრო უსაფრთხოა მილსადენში.

განხორციელების სტანდარტები

დიზაინის სტანდარტი	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
ბოლო სტანდარტი	განხორციელების სტანდარტები ANSI B16.1 CL. 125LB და B16.5 CL. 150 ლბ DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 და PN16 AS 2129 ცხრილი D და E BS 10 ცხრილი D და E MSS SP44 CL. 150 ლბ AWWA C207 150LB ISO 2531 PN6, PN10 და PN16 ISO 7005 PN6, PN10 და PN16
ინსპექტირება და ტესტირება	API 598 ISO 5208 EN 12266
პირისპირ	ISO 5752、EN 558、MSS SP67 API 609 DIN3202
ზედა ფლანგა	ISO 5211

განაცხადი

ოპერაციული ტემპერატურა	-45℃~+150℃
ზომა	2"-32" DN50-DN800 34"-80"DN850-DN2000
სამუშაო წნევა / CWP	16BAR 10BAR
ჭურვი	24BAR 15BAR
Seal	18 BAR 10BAR
ჰაერის ტესტი	6 BAR 6BAR
საოპერაციო გარემო	ბალასტური და ნაღვლის სისტემა ქიმიური დამუშავება გამწმენდი დანადგარები, საბურღი მოწყობილობები, სასმელი წყალი მშრალი ფხვნილი, საკვები და სასმელი, გაზის მცენარეები HAVC სამთო მრეწველობა, ქაღალდის ინდუსტრია, ქვიშის დამუშავება, ზღვის წყალი, შაქრის ინდუსტრია თერმოტექნიკური წყლის დამუშავება ჩამდინარე წყლები
მართვის მეთოდი	ხელის ბერკეტი Worm Gear ელექტრო პნევმატური
სხეული	თუჯის მოქნილი რკინა ნახშირბადოვანი ფოლადი უჟანგავი ფოლადი AL-ბრინჯაო
DISC	თუჯის მოქნილი რკინა ნახშირბადოვანი ფოლადი უჟანგავი ფოლადი AL-ბრინჯაო
STEM	2CR13 F304 F316 F51 F53 Monel K500
SEAT	BUNA NBR EPDM VITON PTFE HEPDM ნეოპრენი Hypalon ბუნებრივი რეზინი

შესრულების მახასიათებლები

1. პნევმატური ვაფლის რბილი დამჯდარი პეპლის სარქველი არის პატარა, მსუბუქი სარქველი, რომელიც ადვილად იშლება და შეკეთება.

2. სარქვლის სტრუქტურა მარტივია დიზაინით და კომპაქტური მთლიანობაში. ოპერაციის დროს გახსნისა და დახურვის სიჩქარემ შეიძლება მიაღწიოს 90-ს.

3. ექსპლუატაციის დროს ბრუნი მცირეა და უფრო შრომისმოყვარეა.

4. სარქველის მნიშვნელოვანი დალუქვის შესრულების თვალსაზრისით, ჩვენ ვატარებთ გაზის მკაცრ ტესტებს ნულოვანი გაჟონვის მისაღწევად.

5. როგორც პროფესიონალი მწარმოებელი, ჩვენ ვითვალისწინებთ მომხმარებელთა მორგებულ საჭიროებებს. პნევმატური ვაფლის რბილ მჯდომარე პეპლის სარქველს შეუძლია აირჩიოს სხვადასხვა კომპონენტის მასალა და შესაფერისია სხვადასხვა მედიისთვის, აპლიკაციების ფართო სპექტრით.

6. ნაკადის მახასიათებლები ხაზოვანია და კორექტირების შესრულება კარგია.

7. ტესტირების საშუალებით პროდუქტი შეიძლება გაიხსნას და დაიხუროს ათიათასჯერ და აქვს ხანგრძლივი მომსახურების ვადა.

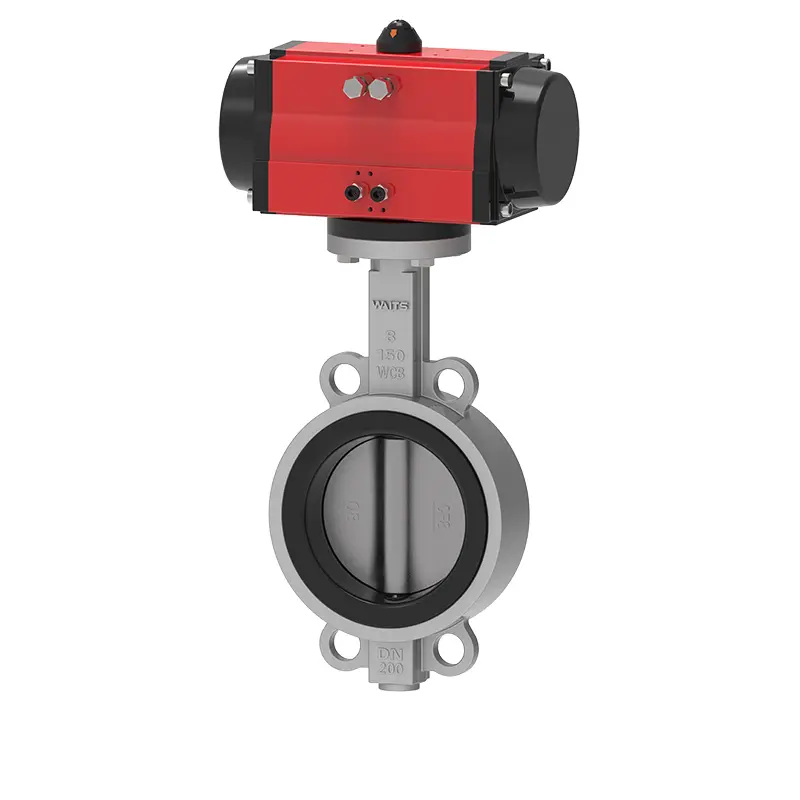

Pneumatic Wafer Soft Seated Butterfly Valve
