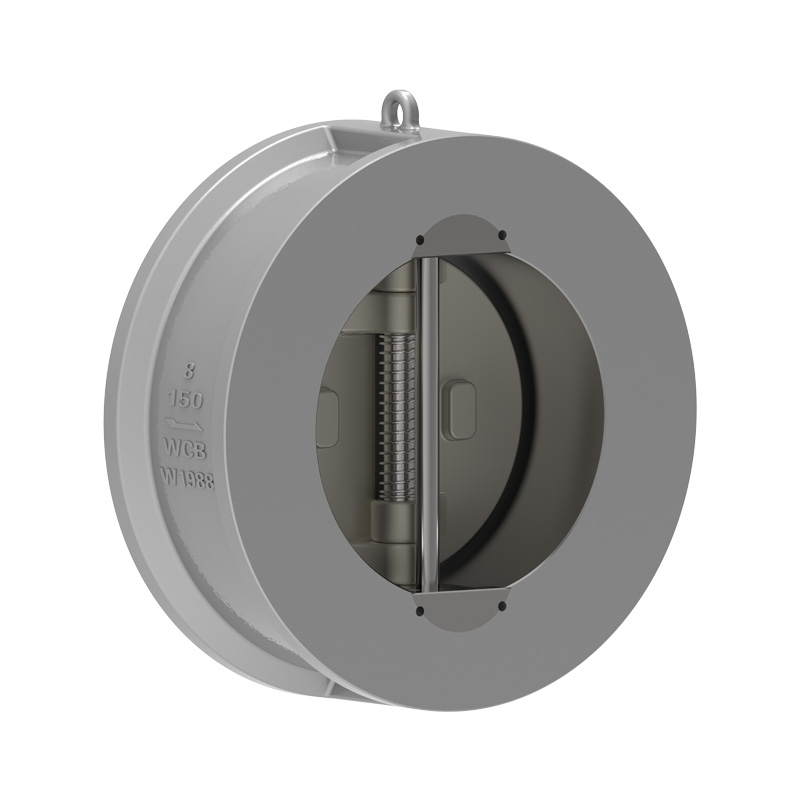

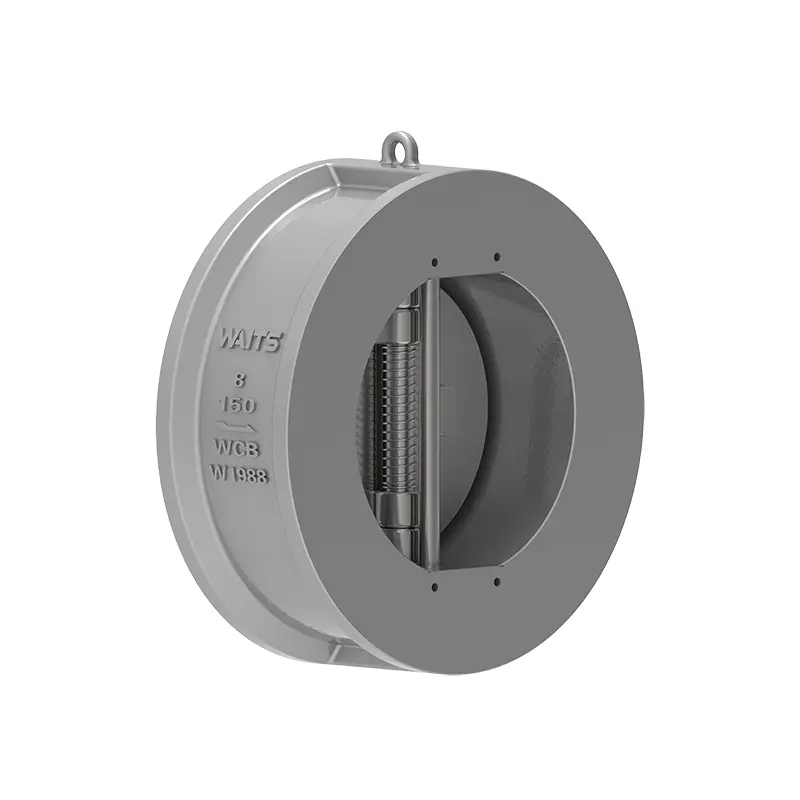

რბილი დალუქვის ორმაგი ფირფიტის გამშვები სარქველი

თქვენ შეგიძლიათ დარწმუნებული იყოთ, რომ აირჩიოთ Waits-ის მიერ წარმოებული რბილი დალუქვის ორმაგი ფირფიტის გამშვები სარქველი. როგორც სარქვლის მიმწოდებელი სრული საწარმოო ხაზით, ჩვენი პროდუქცია ძალზედ კონფიგურირებადია. დალუქვის თვალსაზრისით, ჩვენ შეგვიძლია გვქონდეს დალუქვის სხვადასხვა ფორმა, როგორიცაა NBR, EPDM, Hypalon, FKM და ა.შ., რომელიც შეიძლება მორგებული იყოს თქვენი საჭიროებების მიხედვით და დააკმაყოფილოს სხვადასხვა სტანდარტები, როგორიცაა API/DIN/JIS.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

რბილი დალუქვის ორმაგი ფირფიტის გამშვები სარქვლის პეპლის ფირფიტა არის ორი ნახევარწრიული, ზამბარით დატვირთული დისკით დაკიდული ცენტრალურ ვერტიკალურ ქინძისთავზე.
როდესაც სარქველი იხსნება, სითხის კომბინირებული ძალა იმყოფება დისკის დალუქვის ზედაპირის ცენტრში და ზამბარის დამხმარე ძალის მოქმედების წერტილი, რომელიც მოქმედებს როგორც რეაქცია, მდებარეობს დისკის ზედაპირის ცენტრში, ისე რომ ჯერ იხსნება დისკის ფესვი. ეს თავიდან აიცილებს დალუქვის ზედაპირის ცვეთას, რომელიც წარმოიქმნება დისკის ძველ ჩვეულებრივ სარქველში გახსნისას და ზრდის სარქვლის დალუქვის გამძლეობას.
როდესაც ნაკადის სიჩქარე შენელდება, ბრუნვის ზამბარის რეაქციის ძალის მოქმედებით, დისკი თანდათან უახლოვდება სარქვლის ადგილს და შედის სარქვლის ნელი დახურვის ეტაპზე. როდესაც სითხე უკან მიედინება, მისი ძალა დისკზე და ბრუნვის ზამბარის რეაქციის ძალა იმუშავებს ერთად და შესაბამისად გაიზრდება დისკის დახურვა, გადადის სწრაფი დახურვის ეტაპზე. ამ დიზაინის მიზანია წყლის ჩაქუჩის ფენომენის შემცირება, წყლის ჩაქუჩის ზიანის შემცირება და მომსახურების ვადის უკეთ გახანგრძლივება. დახურვისას, ზამბარის ძალის წერტილი იწვევს დისკის ზედა ნაწილის დახურვას, რაც ხელს უშლის ფესვის დაკბენას და აუმჯობესებს სარქვლის დალუქვის ზედაპირის გამძლეობას.

განხორციელების სტანდარტები

დიზაინის სტანდარტები	API594, API6D, ASME B16.34
ფლანგების სტანდარტები	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
კავშირის მეთოდები	ვაფლის ტიპი, ფლანგის ტიპი, ლულის ტიპი,
ტესტირება და მიღება	API598, API 6D,
სტრუქტურის სიგრძე	API594, API6D, DIN3202
წნევის და ტემპერატურის დონეები	ASME B16.34

Application

ზომა	NPS 2"~ NPS 60" DN50 ~ DN1500
წნევის დიაპაზონი	CL125 ~CL150 PN10 ~ PN16
ტემპერატურის დიაპაზონი	；-20-150
განაცხადის დიაპაზონი	იგი განკუთვნილია სხვადასხვა საშუალებებისთვის, როგორიცაა წყალი, ორთქლის ზეთი, აზოტის მჟავა, ძმარმჟავა, ძლიერი ჟანგვის საშუალებები და ა.შ.
სარქვლის სხეული	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，
სარქვლის ფირფიტა	ჩამოსხმა: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
სარქვლის სავარძელი	NBR, EPDM, FKM...
სარქვლის ღერო	A182 F6a, 17-4PH, F304 F316, F51, ...

შესრულების მახასიათებლები

1. რბილი ბეჭდის ორმაგი ფირფიტის გამშვები სარქველის კომპონენტებს მიეკუთვნება სარქვლის კორპუსი, სარქვლის დისკი, სარქვლის ლილვი, ზამბარა და სხვა ნაწილები, რომლებიც დაკავშირებულია სამაგრის ტიპით და აქვთ კომპაქტური სტრუქტურა.
2. სარქვლის პეპლის ფირფიტა ორი ნახევარწრისაგან შედგება და ზამბარით იძულებულია დაბრუნდეს. დალუქვის ზედაპირი შეიძლება დამზადდეს აცვიათ მდგრადი მასალისგან, რომელიც მოპირკეთებულია სხეულზე ან გაფორმებულია რეზინით. მას აქვს გამოყენების ფართო სპექტრი და საიმედო დალუქვა.
3. სარქვლის დისკს აქვს მოკლე დახურვის სვლა და არის ზამბარიანი, მგრძნობიარე მოქმედებით და დახურვის სწრაფი სიჩქარით, რაც საგრძნობლად ამცირებს წყლის ჩაქუჩს.
4. იმის გამო, რომ რბილი დალუქვის ორმაგი ფირფიტის გამშვები სარქველს აქვს კომპაქტური სტრუქტურა, მცირე ზომა, მსუბუქი წონა და მარტივი ინსტალაცია, ის შესაფერისია იმ სიტუაციებში, სადაც სამონტაჟო სივრცე შეზღუდულია. მისი გამოყენება შესაძლებელია ჰორიზონტალურ ან ვერტიკალურ მილებში.
5. Applicable to water, steam oil, nitric acid, acetic acid, strong oxidizing media and other media.
