Tilted Disc Check Valve

The tilted disc check valve is a high-quality and durable product of Waits Valve. As a professional valve manufacturer, our technology and production equipment keep up with the advanced level of the industry in real time. After being updated and fully inspected, the product can be closed quickly, and the valve disc can quickly reach the valve seat position, minimizing the impact phenomenon.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

დახრილი დისკის გამშვები სარქველი არის ზემოქმედების გარეშე გამშვები სარქველი. მისი მთავარი უპირატესობაა დაძლიოს დარტყმა და წყლის ჩაქუჩი, რომელიც გამოწვეულია რხევით გამშვები სარქველით და აწევით გამშვები სარქველით და გააცნობიეროს არადარტყმითი მოქმედება.

განხორციელების სტანდარტები

დიზაინის სტანდარტები	BS1868, API6D, API594
ფლანგების სტანდარტები	ASME B16.5, ASME B16.25,
Connection methods	RF.RTJ.BW
ტესტირება და მიღება	API598, API 6D
Structural length	API6D/ASME B16.10,
Pressure and temperature levels	ASME B16.34,
ანტიკოროზიული დიზაინი	NACE MR 0103, NACE MR 0175.ISO15156

განაცხადი

ზომა	NPS 2"~ NPS 36" DN50 ~ DN900
წნევის დიაპაზონი	CL150 ~CL600 PN10~ PN100
ტემპერატურის დიაპაზონი	;-29°C~+545°C
განაცხადის დიაპაზონი	იგი განკუთვნილია სხვადასხვა საშუალებებისთვის, როგორიცაა წყალი, ორთქლის ზეთი, აზოტის მჟავა, ძმარმჟავა, ძლიერი ჟანგვის საშუალებები და ა.შ.
სარქვლის სხეული	Forgings：A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, ჩამოსხმა: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valve plate	სამჭედლოები: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, ჩამოსხმა: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
სარქვლის სავარძელი	კორპუსის მასალა, 13CR, უჟანგავი ფოლადი 304/316, მონელი, ცემენტირებული კარბიდი, შენადნობი 20, სპილენძის შენადნობი და ა.შ.
სარქვლის ღერო	A182 F6a,17-4PH，F304 F316, F51, ...

შესრულების მახასიათებლები

დახრილი დისკის გამშვები სარქველი იყენებს ორმაგ ექსცენტრიულ დისკებს დიზაინსა და წარმოებაში, ხოლო სარქვლის სავარძელი არის ოდნავ ელასტიური ლითონის სარქვლის სავარძელი, რომელსაც შეუძლია უზრუნველყოს სარქვლის დალუქვის მოქმედება ექსპლუატაციის დროს. პეპლის დისკი ხელს უწყობს სწრაფად გახსნას და აქვს ძლიერი გამძლეობა, ეფექტურად ახანგრძლივებს მომსახურების ხანგრძლივობას, დაზოგავს თქვენს მოვლა-შენახვის ხარჯებს და აქვს დაბალი ნაკადის წინააღმდეგობა და შესანიშნავი შესრულება.

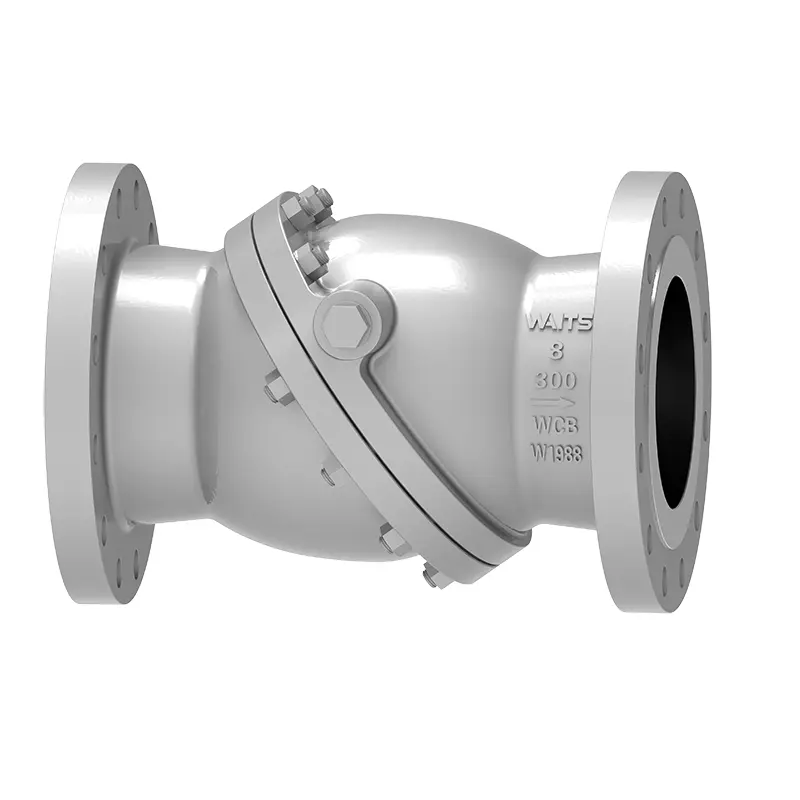

Tilted Disc Check Valve
