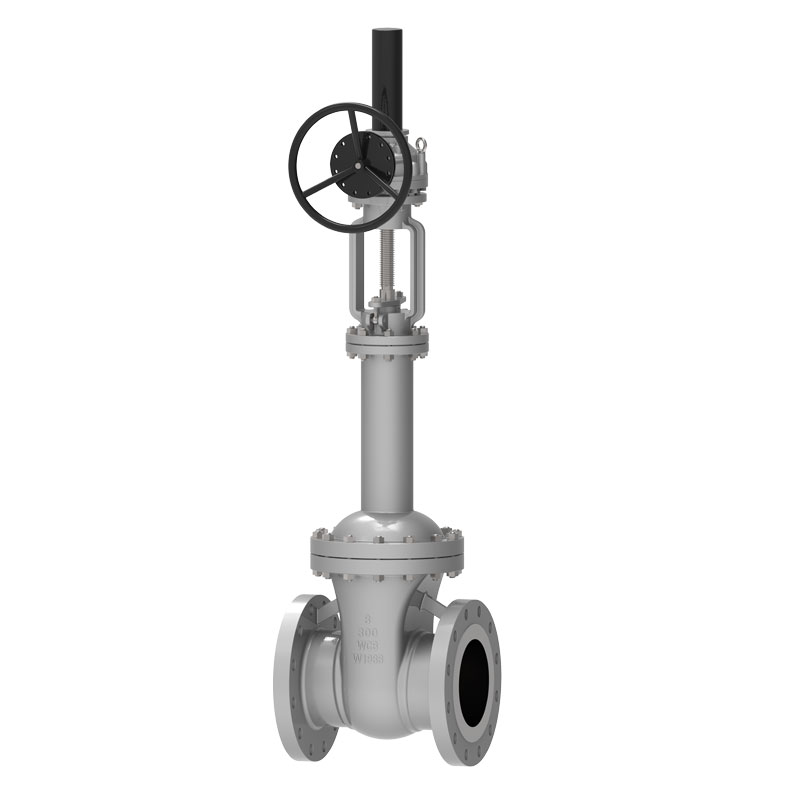

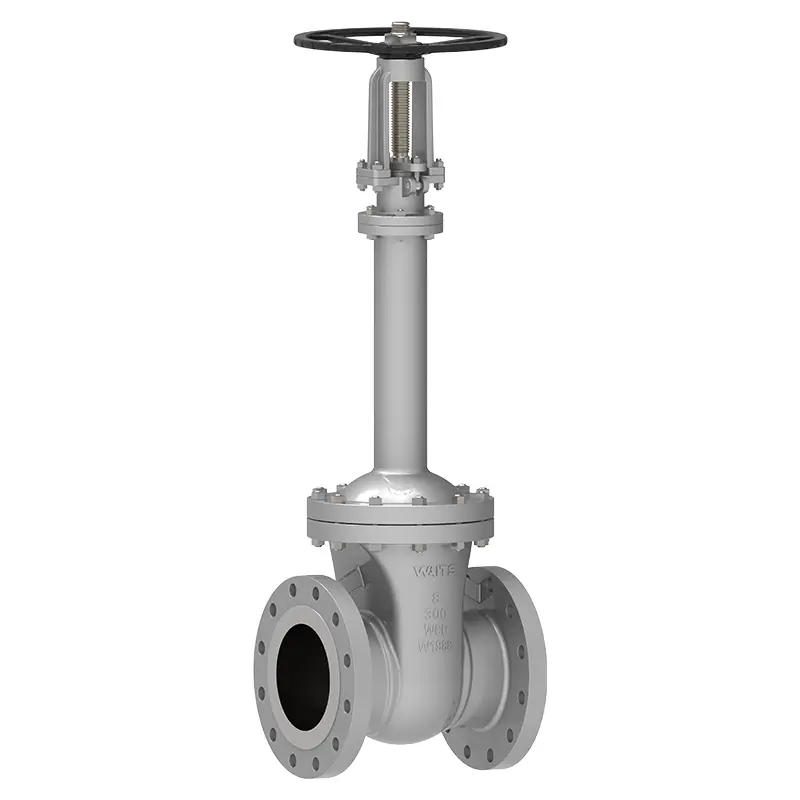

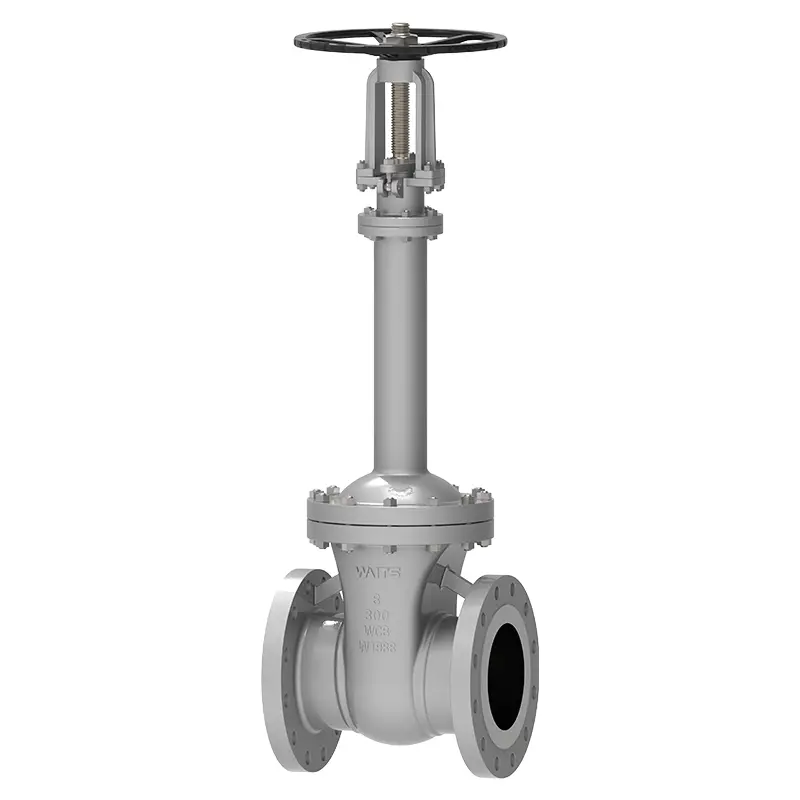

Bellows Gate Valve

თუ თქვენ ეძებთ მაღალხარისხიანი Bellows Gate Valve, Waits შეიძლება იყოს თქვენი სანდო არჩევანი. როგორც ინდუსტრიის გამოცდილი სარქვლის მწარმოებელი და მიმწოდებელი, Bellows Gate- ის სარქველი, რომელსაც ჩვენ ვაწარმოებთ, ფართოდ გამოიყენება ურბანული გათბობის, გაზის გადაცემის, ორთქლის მილსადენებისა და ფართომასშტაბიანი წყლის კონსერვაციის პროექტებში და იგი აღიარებულია ევროპისა და შუა აღმოსავლეთის ბევრ ქვეყანაში მომხმარებლების მიერ.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

Bellows Gate Valve ქმნის ლითონის ბარიერს სითხის საშუალო და ატმოსფეროს შორის ავტომატური მოძრავი შედუღების გზით, რაც არის დიზაინი, რომელიც იცავს სარქვლის ღეროს გაჟონვისგან.
ზარის სტრუქტურა გამოიყენება შიგნით, ხოლო უჟანგავი ფოლადის ზარის ქვედა ბოლოები შედუღებულია სარქვლის ღეროში, რათა თავიდან აიცილოს პროცესის სითხე სარქვლის ღეროს კოროზირებას. მეორე დასასრული მოთავსებულია სარქვლის სხეულსა და სარქვლის საფარს შორის, რომ შექმნან სტატიკური ბეჭედი. ორმაგი დალუქვის დიზაინი უფრო უსაფრთხოა. თუ ზარები ვერ მოხერხდება, სარქვლის ღეროვანი შეფუთვა ასევე თავიდან აიცილებს გაჟონვას.
ზარები შედუღებულია სარქვლის ღეროში, რათა შეინარჩუნოს სტაბილური ოპერაციული შესრულება და თავიდან აიცილოს სარქვლის ღეროვანი ვიბრაცია, რომელიც გამოწვეულია სარქვლის დანამატის ვიბრაციით. Bellows Gate Valve ყველაზე შესაფერისია მილსადენებისთვის, რომელსაც აქვს ორთქლი, აალებადი, ასაფეთქებელი, თერმული ზეთი, მაღალი სიწმინდე, ტოქსიკური და სხვა მედია.

განხორციელების სტანდარტები

დიზაინის სტანდარტები	DIN3356 ， ASME B16.34
ფლანგის სტანდარტები	DIN2543-2545, ASME B16.5, ASME B16.47
კავშირის მეთოდები	Rf,
ტესტირება და მიღება	DIN3230, ცეცხლი 598
სტრუქტურული სიგრძე	DIN3203, ASME B16.10
წნევის და ტემპერატურის რეიტინგები	ASME B16.34
Fireproof ტესტი	API607, API6FA
დაბალი გაჟონვის სტანდარტები	ISO 15848-1, API 622
ანტიკოროზიული დიზაინი	NACE MR 0103, NACE MR 0175

გამოყენება

ზომა	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
წნევის დიაპაზონი	CL150 ~ CL1500 PN10 ~ PN260
ტემპერატურის დიაპაზონი	-20 ℃ ~ 350
განაცხადის დიაპაზონი	ონკანის წყალი, კანალიზაცია, მშენებლობა, ნავთობი, ქიმიური მრეწველობა, საკვები, მედიცინა, ტექსტილი, ელექტროენერგია, გემთმშენებლობა, მეტალურგია, ენერგეტიკული სისტემა და ა.შ.
წამყვანი რეჟიმი	ხელბორკილი, ბუჩქის გადაცემათა კოლოფი, ელექტრო, პნევმატური და ა.შ.
სარქვლის სხეული/სარქვლის საფარი	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), შენადნობის 20, მონელ ...
დალუქვის ზედაპირი	სხეული, სხეულის მოპირკეთება რკინის დაფუძნებული შენადნობი, მძიმე დაფუძნებული შენადნობის მოპირკეთება
სარქველი ღეროვანი	F6A F304 F316 F51 F53 MONEL K500
სარქვლის ღეროვანი კაკალი	სპილენძის შენადნობი
შეფუთვა	მოქნილი გრაფიტი, გრაფიტის აზბესტის შეფუთვა, პოლიტეტრაფლუორეთილენი ...

შესრულების მახასიათებლები

უპირატესობები
1. Bellows Gate Valve– ს აქვს გონივრული სტრუქტურა, საიმედო დალუქვის შესრულება და ლამაზი გარეგნობა;
2. დალუქვის ზედაპირი შედუღებულია თანაარსებული მყარი შენადნობით, რომელიც აცვიათ მდგრადი, კოროზიისადმი მდგრადი, ხახუნისადმი მდგრადი და აქვს გრძელი მომსახურების ცხოვრება;
3. სარქვლის ღეროვანი ზედაპირზეა და ნიტრირდება, რომელსაც აქვს კარგი კოროზიის და ხახუნის წინააღმდეგობა;
4. მიღებულია ორმაგი დალუქვის დიზაინი, ხოლო შესრულება უფრო საიმედოა;
5. სარქვლის ღეროვანი ამწევი პოზიციის მითითება უფრო ინტუიციურია;
6. ნაწილების მასალა, ფლანგის და კონდახის შედუღების რაოდენობის ზომა შეიძლება გონივრულად შეირჩეს ფაქტობრივი სიტუაციის ან მომხმარებლის მოთხოვნების შესაბამისად, სხვადასხვა საინჟინრო საჭიროებების დასაკმაყოფილებლად.

თვისებები:
1. ორმაგი დალუქვის დიზაინი არის bellows + Valve ღეროვანი შეფუთვა. თუ ზარები ვერ მოხერხდება, სარქვლის ღეროვანი შეფუთვა ასევე თავიდან აიცილებს გაჟონვას;
2. არ არის სითხის დაკარგვა და ენერგიის დაბალი დაკარგვა;
3. გრძელი მომსახურების სიცოცხლე, რაც ხელს უწყობს შენარჩუნების რაოდენობის შემცირებას;
4. გაზის საშუალო სარქვლის სავარძელი იღებს PTFE რბილი დალუქვის მასალას, რაც ხელს უწყობს Bellows Gate Valve– ის დალუქვის გაუმჯობესებას;
5. სარქვლის სავარძელი იღებს კონუსურ მყარ ბეჭედს, რომელიც მდგრადია მაღალი ტემპერატურის მიმართ და აქვს კარგი ჰერმულაცია;
