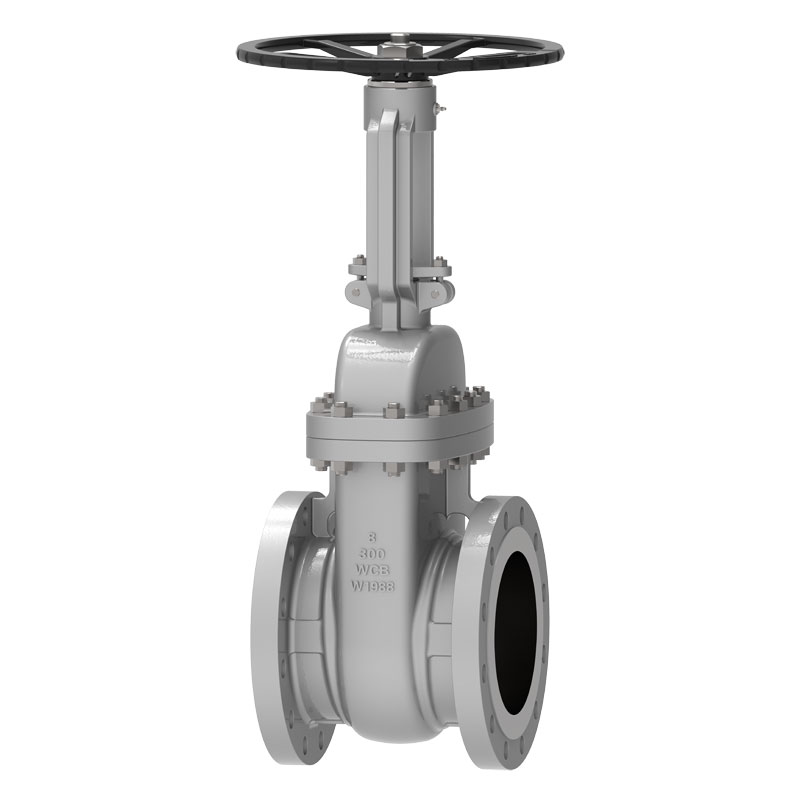

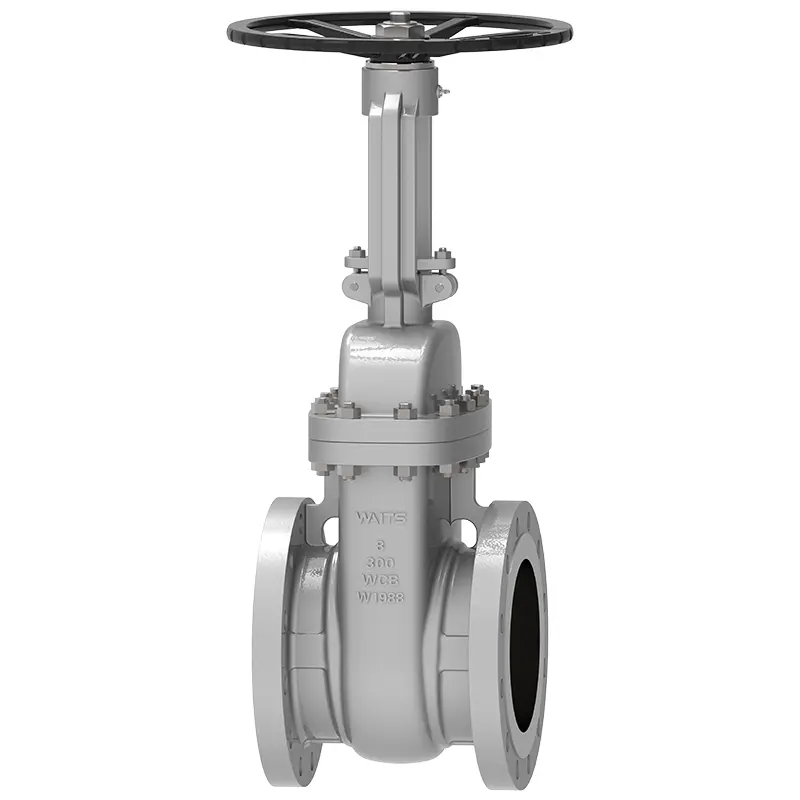

Wedge Gate Valve

როგორც დიდი სოლი კარიბჭის სარქვლის მწარმოებელი და ინტეგრირებული მიმწოდებელი, Waits პირველად დაარსდა აშშ-ში 1994 წელს და დააარსა ფილიალი ჩინეთში 2008 წელს. მას აქვს ორი საწარმოო ბაზა Wenzhou-სა და Tianjin-ში, რომელთაგან Wenzhou-ს აქვს თავისი გლობალური სათაო ოფისი. სოლი კარიბჭის სარქველს აქვს კარგი დალუქვის შესრულება და მოსახერხებელი მოქმედება და ფართოდ გამოიყენება მილსადენის სამრეწველო სისტემებში. მის უნიკალურ დიზაინს შეუძლია ეფექტურად აკონტროლოს მედიის ნაკადი, აცვიათ მდგრადი და ხანგრძლივი მომსახურების ვადა.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

Wedge gate valve არის მაღალი ხარისხის სამრეწველო სარქველი. გონივრული ფასი, მაღალი ფასის შესრულება, დაზოგავს თქვენს ხარჯებს. შესანიშნავი ხარისხი, შესანიშნავი დალუქვა და აცვიათ წინააღმდეგობა, შეუძლია სტაბილურად იმუშაოს დიდი ხნის განმავლობაში. იგი ფართოდ გამოიყენება სხვადასხვა სამრეწველო მილსადენების სისტემებში სამხრეთ-აღმოსავლეთ აზიაში/ჩრდილოეთ ამერიკაში/ევროპაში და ძალიან პოპულარულია ნავთობის, ქიმიური მრეწველობის, წყლის დაზოგვის სფეროებში და ა.შ. ეს არის სანდო მილსადენის ნაკადის კონტროლის მოწყობილობა.

განხორციელების სტანდარტები

დიზაინის სტანდარტები	API 6D API600, API603, ASME B16.34, DIN 3352, EN1984
ფლანგების სტანდარტები	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
კავშირის მეთოდები	RF, RTJ, BW
ტესტირება და მიღება	API598, API6D, DIN 3230, EN 12569
სტრუქტურის სიგრძე	ASME B16.10, DIN3202, EN 558-1
წნევის და ტემპერატურის რეიტინგები	ASME B16.34,
ცეცხლგამძლე ტესტი	API607, API6FA
დაბალი გაჟონვის სტანდარტები	ISO 15848-1, API 622
ანტიკოროზიული დიზაინი	NACE MR 0103, NACE MR 0175

Application

ზომა	NPS 2″ ~ NPS 48″ DN50 ~ DN1200
წნევის დიაპაზონი	CL150~ CL2500 PN10~ PN420
ტემპერატურის დიაპაზონი	；-40°C ~ +600°C
განაცხადის დიაპაზონი	ონკანის წყალი, კანალიზაცია, მშენებლობა, ნავთობი, ქიმიური მრეწველობა, საკვები, მედიცინა, ტექსტილი, ელექტროენერგია, გემთმშენებლობა, მეტალურგია, ენერგეტიკული სისტემა და ა.შ.
მართვის რეჟიმი	ტურბინული, პნევმატური, ელექტრო
Valve body/valve cover	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A,5A,6A), დისკები 20, Monel...
სარქვლის ფირფიტა/სარქვლის სავარძელი	WCB,WC6,WC9 LCB, CF8, CF8M, CF3, CF3M+D507,STL
სარქვლის ღერო	F6A F304 F316 F51 F53 Monel K500
სარქვლის ღეროს კაკალი	სპილენძის შენადნობი
Packing	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

შესრულების მახასიათებლები

1. The gate has two sealing surfaces. The most commonly used is that the two sealing surfaces of the gate form a wedge shape. The wedge angle varies with the valve parameters and is usually 5°.
2. სოლი კარიბჭის სარქვლის დალუქვის პრინციპი არის დალუქვის მიღწევა სოლი კარიბჭეზე ორი დალუქვის ზედაპირისა და სარქველის კორპუსის ორი დალუქვის ზედაპირის მჭიდრო კომბინაციით, როდესაც ისინი სოლია.
3. სოლი კარიბჭის სარქველი შეიძლება დაიყოს ამომავალი ღეროს კარიბჭის სარქველად (ამწევი ღეროვანი კარიბჭის სარქველი) და ფარული ღეროვანი კარიბჭის სარქველი (მბრუნავი ღეროვანი კარიბჭის სარქველი) სხვადასხვა გზების მიხედვით, რომლითაც სარქვლის ღერო ამოძრავებს კარიბჭის გახსნას და დახურვას. .
4. სოლი კარიბჭის სარქველი შეიძლება დაიყოს ელასტიური კარიბჭის სარქველად და ხისტი კარიბჭის სარქველად კარიბჭის სტრუქტურის სხვადასხვა ფორმის მიხედვით.
5. სარქველის კორპუსი ჩამოსხმულია, სარქველის კორპუსი და სარქველის საფარი შეერთებულია ჭანჭიკებით, ხოლო შუა ფლანგა ილუქება გრაგნილი შუასადით. ლითონის რგოლები ასევე შეიძლება გამოყენებულ იქნას დასაკავშირებლად, როდესაც მომხმარებელს აქვს სპეციალური მოთხოვნები.
6. არხი გლუვია და ნაკადის კოეფიციენტი მცირეა. დალუქვის ზედაპირი ნაკლებად არის ეროზიული და ეროზიული საშუალების მიერ.
7. დალუქვის ზედაპირი დამზადებულია შენადნობის ფოლადისგან ან მყარი შენადნობისგან, რომელსაც აქვს კარგი აცვიათ წინააღმდეგობა და აბრაზიას წინააღმდეგობა.
8. გამოიყენება მოქნილი გრაფიტის შემავსებელი, დალუქვა საიმედოა, ოპერაცია მსუბუქი და მოქნილი.
9. საშუალო დინების მიმართულება არ არის შეზღუდული, არ არის დარღვევა და წნევა არ მცირდება.
10. ფორმა მარტივია, სტრუქტურის სიგრძე მოკლეა, წარმოების პროცესი კარგია და გამოყენების დიაპაზონი ფართო.
