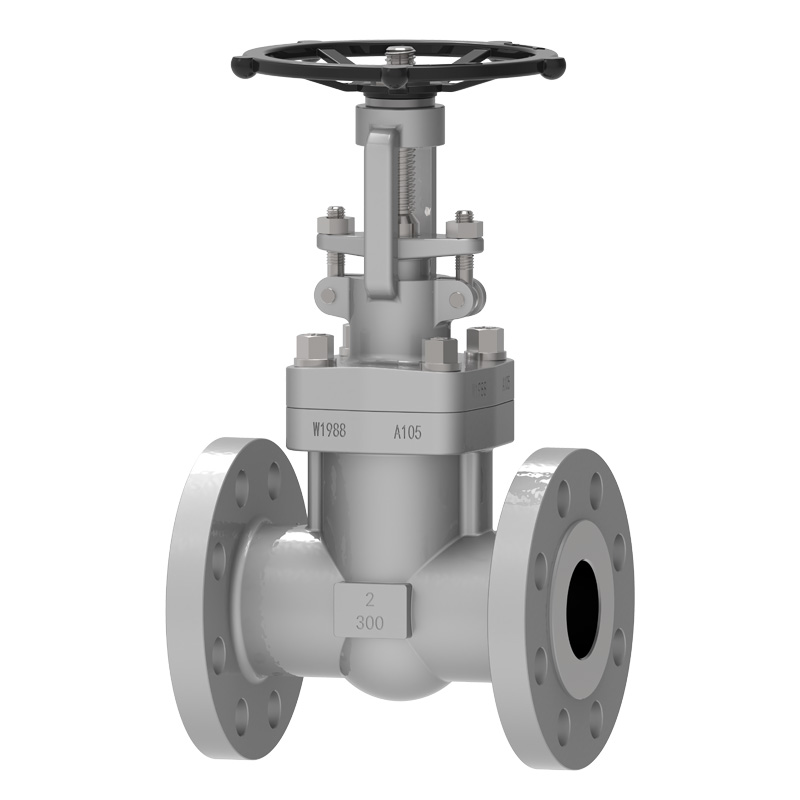

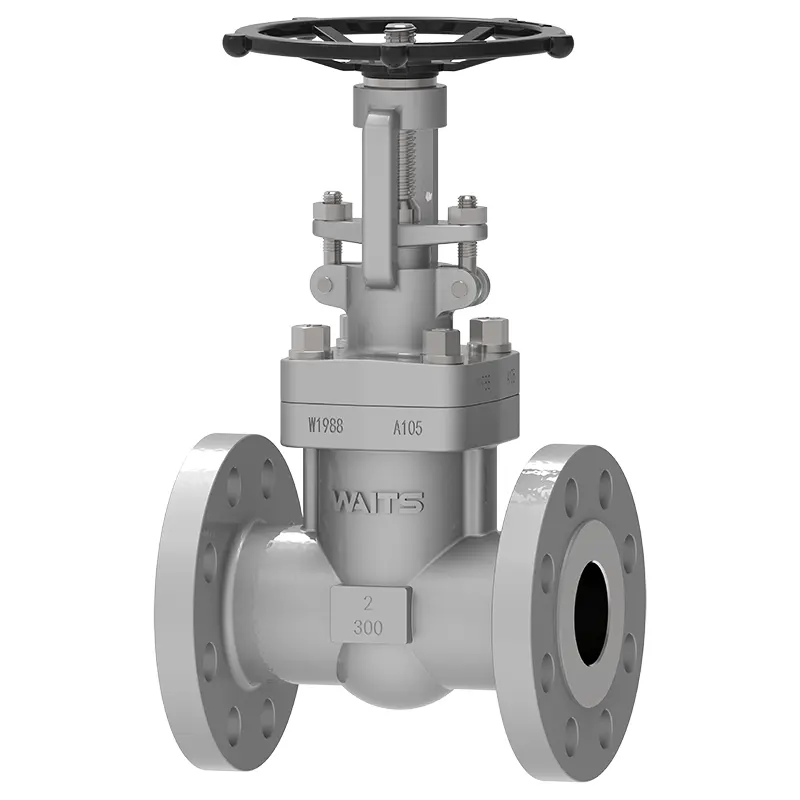

Flanged Forged Steel Gate Valve

Waits არის თქვენი საიმედო არჩევანი ფლანგირებული ყალბი ფოლადის კარიბჭის სარქვლის შესაძენად. ჩვენ გვაქვს მრავალწლიანი ინდუსტრიის გამოცდილება, სამრეწველო ჯაჭვი შეიძლება იყოს მასობრივი წარმოება, მიწოდება სტაბილურია, ფასი კარგია და გაყიდვები კარგია ახლო აღმოსავლეთში და ჩრდილოეთ ამერიკაში. პროდუქტი დამზადებულია მაღალი ხარისხის ყალბი ფოლადისგან, კარგი დალუქვით, გამძლეობით, მარტივი ექსპლუატაციით და შეუძლია ზუსტად აკონტროლოს მედიის ნაკადი, შესაფერისია სხვადასხვა სამრეწველო მილსადენის სისტემებისთვის.

გამოკითხვის გაგზავნა

პროდუქტის აღწერა

ყალბი ფოლადის ნაწილების ხარისხი უფრო მაღალია, ვიდრე თუჯის ნაწილები და მათ შეუძლიათ გაუძლოს ცემის ზემოქმედებას. პლასტიურობა, სიმტკიცე და სხვა მექანიკური თვისებები ასევე უფრო მაღალია, ვიდრე თუჯის ფოლადის ნაწილები. ფლანგირებული ყალბი ფოლადის კარიბჭის სარქველების დიამეტრი ჩვეულებრივ არ აღემატება DN80-ს და მათი უმეტესობა შემცირებული დიამეტრის დიზაინია. იმავე დიამეტრის თუჯის ფოლადის სარქველებთან შედარებით, ნაკადის სიჩქარე ოდნავ უფრო მცირეა, მაგრამ წნევის და ტემპერატურის დიაპაზონი, რომელსაც ისინი უძლებენ, უფრო მაღალია, ვიდრე თუჯის ფოლადის სარქველები, და დალუქვის მოქმედება ბევრად უკეთესია, ვიდრე თუჯის ფოლადის კარიბჭე სარქველებს. და მომსახურების ვადა უფრო გრძელია. საშუალო ნაკადის მიმართულება არ არის შეზღუდული, როგორც სხვა კარიბჭე სარქველები.

განხორციელების სტანდარტები

დიზაინის სტანდარტები	API602, ASME 16.34, BS 5352, BS 6364;
ფლანგების სტანდარტები	SW Socket welding ends according to ASME B16.11, BW butt end by ASME B16.25, NPT threaded connectors according to ASME B1.20.1
კავშირის მეთოდები	SW, NPT, BW, RF, RTJ
ტესტირება და მიღება	API 602/API 598
სტრუქტურის სიგრძე	სოკეტის შედუღება / ხრახნიანი ბოლო ყალბი ფოლადის კარიბჭის სარქველის სტრუქტურის სიგრძე ქარხნის სტანდარტების მიხედვით Flanged end/butt welding end forged steel gate valve according to ASME B16.10
წნევის და ტემპერატურის დონეები	ASME B16.34、
დაბალი გაჟონვის სტანდარტები	ISO 15848-1, API 622
ანტიკოროზიული დიზაინი	NACE MR 0103, NACE MR 0175

განაცხადი

ზომა	NPS1/4″~NPS3″ DN6~DN80
წნევის დიაპაზონი	CL150~ CL2500 PN10~ PN420
ტემპერატურის დიაპაზონი	；-40°C ~ +600°C
განაცხადის დიაპაზონი	ონკანის წყალი, კანალიზაცია, მშენებლობა, ნავთობი, ქიმიური მრეწველობა, საკვები, მედიცინა, ტექსტილი, ელექტროენერგია, გემთმშენებლობა, მეტალურგია, ენერგეტიკული სისტემა და ა.შ.
მართვის რეჟიმი	Turbine, pneumatic, electric
სარქველის კორპუსი/სარქვლის საფარი	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), დისკები 20, Monel
სარქვლის ფირფიტა/სარქვლის სავარძელი	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), დისკები 20, Monel
სარქვლის ღერო	F6A F304 F316 F51 F53 Monel K500...
სარქვლის ღეროს კაკალი	სპილენძის შენადნობი...
შეფუთვა	მოქნილი გრაფიტი, გრაფიტის აზბესტის შეფუთვა, პოლიტეტრაფტორეთილენი...

შესრულების მახასიათებლები

1. ძირითადი კომპონენტები ყალბია. ფლანგიანი ყალბი ფოლადის კარიბჭის სარქველს აქვს სამი ტიპის შუა ღრუს ლუქები: ჭანჭიკიანი კაპოტი, შედუღებული კაპოტი და შუა ღრუს წნევის თვითგამჭიმვადი ბეჭდის სტრუქტურა.
2. ჭანჭიკიანი კაპოტი ნიშნავს, რომ სარქვლის კორპუსი და კაპოტი დაკავშირებულია ჭანჭიკებით და თხილით და დალუქულია სპირალური ჭრილობის შუასადით (დამზადებულია უჟანგავი ფოლადის მავთულის სამაგრებით და მოქნილი გრაფიტით). ლითონის რგოლის კავშირი ასევე შეიძლება გამოყენებულ იქნას, როდესაც მომხმარებელს აქვს სპეციალური მოთხოვნები.
3. შედუღებული კაპოტი ნიშნავს, რომ სარქვლის კორპუსი და კაპოტი შეერთებულია ძაფებით და მთლიანად შედუღებულია. სრულად შედუღებული კავშირი ასევე შეიძლება გამოყენებულ იქნას, როდესაც მომხმარებელს აქვს სპეციალური მოთხოვნები.
4. 900Ib, 15001b და 25001b-ის შუა ღრუ ღებულობს წნევით თვითშემჭიდრო ბეჭდის სტრუქტურას და დალუქვის მოქმედება იზრდება შიდა წნევის მატებასთან ერთად, მაღალი საიმედოობით.
5. The channel is smooth and the flow coefficient is small. The sealing surface is less eroded and eroded by the medium.
6. დალუქვის ზედაპირი დამზადებულია შენადნობის ფოლადისგან ან მყარი შენადნობისგან, კარგი აცვიათ წინააღმდეგობით და აბრაზიას წინააღმდეგობით.
7. გამოიყენება მოქნილი გრაფიტის შემავსებელი, დალუქვა საიმედოა, ოპერაცია მსუბუქი და მოქნილი.
8. საშუალო დინების მიმართულება არ არის შეზღუდული, არ არის დარღვევა და წნევა არ მცირდება.
9. შეფუთვის გამოცვლა და ტექნიკური მომსახურება შეიძლება განხორციელდეს ონლაინ გამორთვის მდგომარეობაში, რაც მოსახერხებელი და სწრაფია სისტემის მუშაობაზე გავლენის გარეშე.
10. ფორმა მარტივია, სტრუქტურის სიგრძე მოკლეა, წარმოების პროცესი კარგია და გამოყენების დიაპაზონი ფართო.

Flanged Forged Steel Gate Valve
